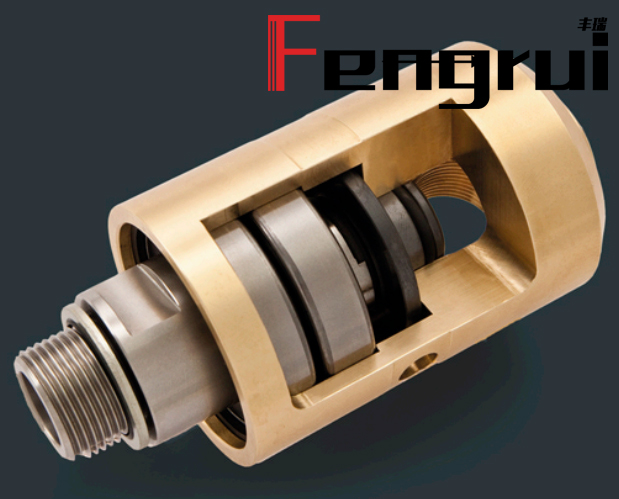

旋轉接頭內部結構原理除了以前所提到的主要零件外，旋轉接頭中還有殼體。有些類型密封結構的旋轉接頭還有端蓋、中間壓蓋、底蓋、內管、填料壓蓋。殼體、端蓋、中間壓蓋，底蓋類零件多為鑄件。這些零件的設計和選擇材料與通用零件基本一致。所要注意的問題，一是使用流體介質的腐蝕問題，二是承受內壓的強，在這里僅作簡單的介紹。
旋轉接頭的殼體結構形狀隨旋轉接頭的類型，使用條件等不同要求而異，即使同一類型的旋轉接頭，在協調摩擦運動副零件裝配、配置，保證密封的條件下其結構設計也有所不同。一般來說旋轉接頭的殼體呈圓筒形、或者呈圓柱形階梯狀結構。配置滾珠軸承的旋轉接頭，在其殼體上有的設計配置潤滑油脂加注和泄出的孔道。有的還留有檢查觀察孔，已備管擦摩擦副的運動情況及磨損狀況。在有的旋轉接頭殼體上還設計有與輸送流體管道件連接的相應孔道和結構總之，旋轉接頭的殼體實在其內部組裝摩擦副及其所屬零件不可缺少的外形零件。為達到其目的，其結構要求簡單、輕便、外形美觀。對常用類型的殼體，應盡量使其結構統一，以便互換、通用。
