工業烘干設備廣泛應用化工、建材、糧食、醫藥、復合材料等行業，回轉式烘干滾筒、干燥筒需要持續通入導熱油或者飽和蒸汽，對物料進行加熱烘干。烘干滾筒低速連續回轉，旋轉接頭承擔熱介質導入、冷凝水導出的核心任務。

       烘干設備現場工況特點：長期高溫連續運轉，滾筒熱脹冷縮明顯，設備本體振動大，部分工況介質含有粉塵雜質；一旦旋轉接頭出現滲漏，會造成熱量流失、烘干溫度不足，物料烘干不達標，嚴重時直接造成產線停機。

適配設備清單

回轉滾筒烘干機

槳葉干燥機

管束式干燥設備

滾筒式烘干設備

適配物料：化工粉料、有機肥、糧食、礦粉、復合材料等烘干產線

現場工況參數

介質：飽和蒸汽 / 高溫導熱油 / 冷卻水

工作壓力：0.2?1.1MPa

工作溫度：140?240℃（導熱油最高 240℃）

轉速：3?60r/min，以低速大扭矩為主

運行模式：24h 連續運行，啟停溫差大，滾筒熱伸縮量大

Q 型旋轉接頭選型適配要點

彈簧補償密封結構

       Q 型烘干機械設備旋轉接頭內置彈簧補償組件，專門應對烘干滾筒升溫膨脹、降溫收縮帶來軸向位移，持續壓緊密封摩擦副，規避熱變形帶來的跑冒滴漏，是烘干干燥設備選用該型號的核心優勢。

密封副適配高溫介質

       石墨?碳化硅密封配對，耐高溫導熱油、蒸汽侵蝕；面對含粉塵的惡劣工況，密封副抗顆粒磨損，減少雜質劃傷密封面，延長使用壽命。

內部冷凝水導流結構

       針對蒸汽烘干工況，可配套內置虹吸管，快速導出滾筒內部冷凝水，避免冷凝水積聚，保證烘干滾筒溫度均勻，物料烘干效果穩定。

殼體與連接形式

       球墨鑄鐵殼體，耐高溫?zé)嶙冃危宦菁y、法蘭兩種連接可選，適配不同烘干設備接口；拆裝維護簡單，方便工廠現場更換密封件，減少停機時長。

現場使用效果

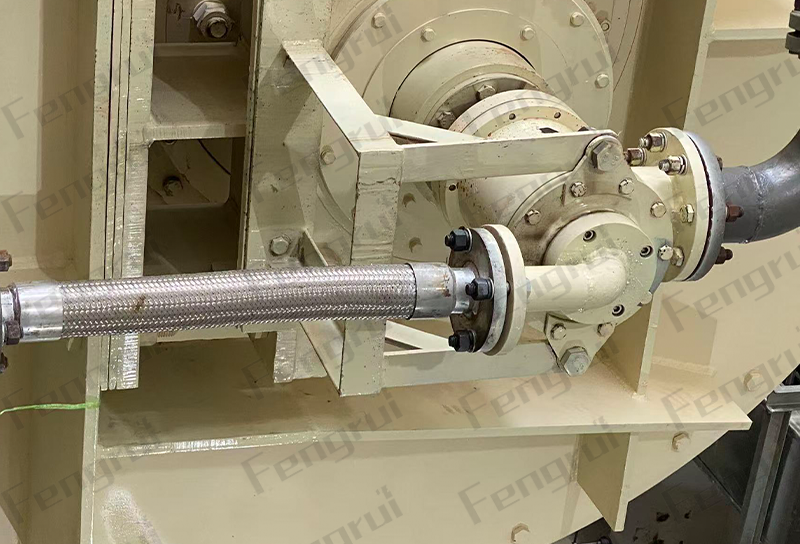

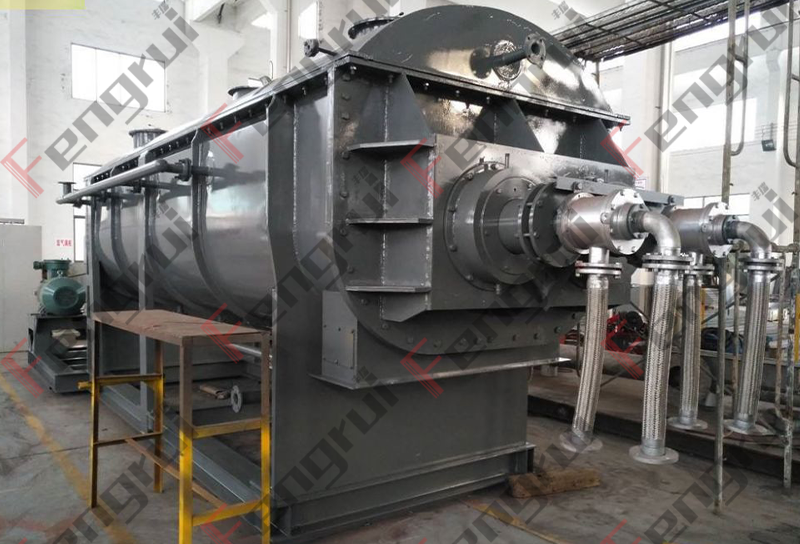

       Q 型旋轉接頭或Q2型雙支耳旋轉接頭裝配在多套回轉烘干設備上，適配蒸汽、導熱油兩種主流熱源。

       可以有效抵消烘干滾筒熱脹冷縮帶來的位移，蒸汽、導熱油泄漏故障率低；滾筒內部冷凝水排出順暢，筒體溫度均勻，物料烘干品質穩定。

       備件更換便捷，降低烘干設備運維成本，減少非計劃停機。
