冷卻水旋轉接頭

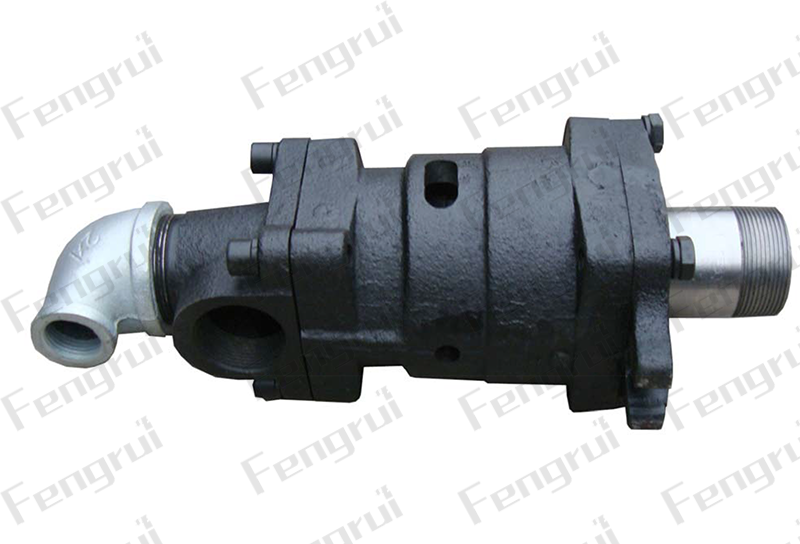

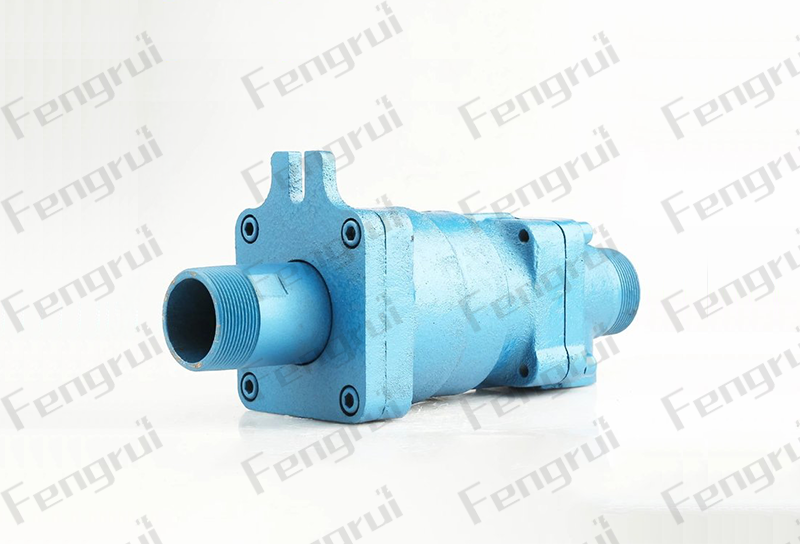

D型通熱水旋轉接頭

發表時間：2026-08-07 | 點擊率：95

產品特點

PRODCUT FEATUREA

單/雙通道設計

精密滾珠軸承雙支撐

精密鑄造球磨碳鋼殼體

端面密封結構，結構簡單

碳石墨浮動密封環，耐高溫性能好

內置不銹鋼波紋補償器提供密封

內置不銹鋼補償彈簧提供密封壓力

可選配項目:

NSK / SKF 進口軸承

美國步高高密度浸銻碳石墨密封環

304/316L不銹鋼耐腐蝕材質配件及附件

多種螺紋及法蘭規格標準選擇

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 熱水最大使用壓力：	DN	10~100	230 PSI	18 bar
介質 蒸汽最大使用壓力：		10~100	750 PSI	50 bar
介質 熱油最大使用壓力：		10~100	290 PSI	20 bar
最大真空度：		10~100	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	10~15	750 RPM	750 min-1
		20-32	500 RPM	500 min-1
		40-50	300 RPM	300 min-1
		65	100 RPM	100 min-1
		80~100	30 RPM	30 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢豐瑞旋轉接頭

內部結構

INTERNAL STRUCTURE

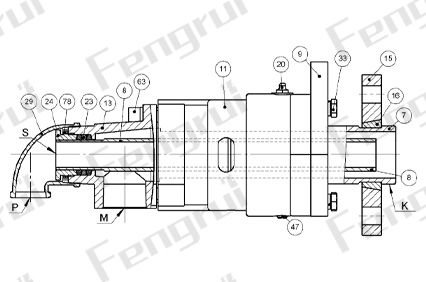

D型通熱水旋轉接頭零件名稱：

7.外管（K），8.內管（用戶自備），9.壓蓋，11.殼體，13.端蓋，15.快換法蘭，16.半分環，20.注油嘴，23.密封填料，24.填料壓蓋，29.彎頭，33.螺栓，47.放油螺塞，63.內六角螺釘，78.鎖緊螺母。

K——外管代號，M——入口代號，P——出口代號，S——內管代號。

產品介紹

Product Description

D型通熱水旋轉接頭是一款通用性強、性能穩定的中低速流體介質旋轉連接配件，專為解決各類工業設備旋轉工況下介質輸送難題設計，可實現靜態管路與動態旋轉設備之間水、蒸汽、熱油、空氣、液壓油等介質的無泄漏連續傳輸，廣泛適配各類常規工業換熱、傳動、供氣供油設備，是工業自動化生產線、橡塑、造紙、印染、冶金等行業的核心通用配件。

產品采用平衡式雙端面密封+波紋補償浮動結構，搭配優質浸銻碳石墨密封摩擦副，有效平衡介質壓力，大幅降低端面磨損，從根源上杜絕高速旋轉、冷熱交替工況下的滲漏、卡頓問題。同時搭載外置彈簧平衡設計與雙軸承自支撐結構，受力均勻、運轉順滑，有效提升設備運行穩定性，規避長期作業出現的偏心、晃動故障，適配持續化、高強度工業生產場景。

整體機身采用高強度鋼制殼體與精密精加工轉軸，結構緊湊、體積小巧，安裝便捷、適配性極強，支持螺紋、法蘭等多種連接方式，可直接匹配各類輥筒、烘筒、滾筒設備同步運轉，無需復雜改裝。產品性能參數優異，常規工況下可耐受1.8MPa工作壓力、200℃高溫環境，最高轉速可達500RPM，能夠穩定適配冷熱交替、連續運轉的復雜工況，抗老化、耐磨損、使用壽命更長。

相較于同類產品，D型旋轉接頭具備密封性能穩定、維護簡單、性價比高、適配介質廣的核心優勢，無復雜易損配件，日常運維成本極低，兼顧實用性與耐用性，是中低速、常規溫壓工業流體旋轉連接場景的優選產品，適配絕大多數通用工業設備的介質輸送改造與配套使用。

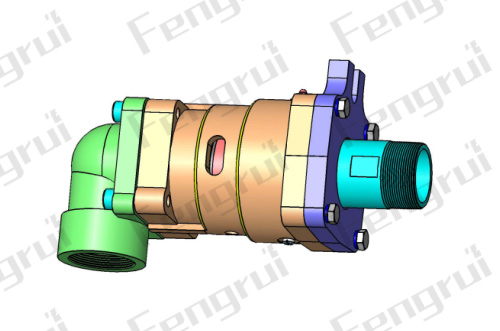

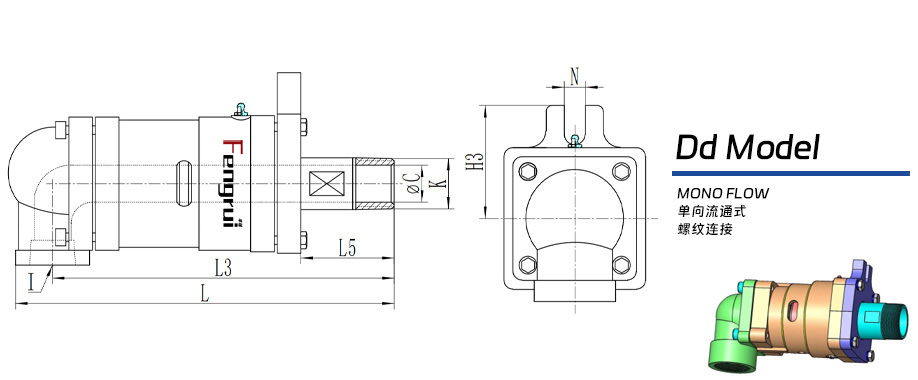

Dd型旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	K	I	L	L3	L5	H3	N	C
10	Dd10	R?	Rc?	164	149	36	55	14	10
15	Dd15	R?	Rc?	175	158	42	55	14	14
20	Dd20	R?	Rc?	197	177	45	65	18	18
25	Dd25	R1	Rc1	256	231	63	70	14	25
32	Dd32	R1?	Rc1?	264	234	58	82	18	32
40	Dd40	R1?	Rc1?	288	256	60	92	20	38
50	Dd50	R2	Rc2	308	270	56	95	18	50
65	Dd65	R2?	Rc2?	359	314	72	120	20	65
80	Dd80	R3	Rc3	404	348	94	130	24	75
100	Dd100	R4	Rc4	532	464	109	160	28	100

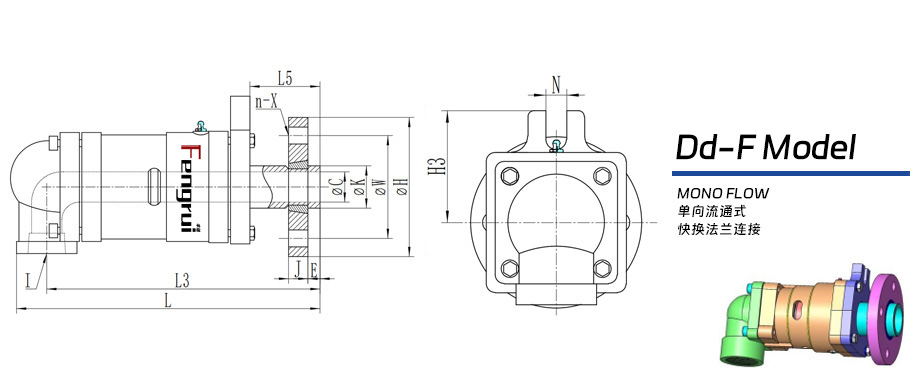

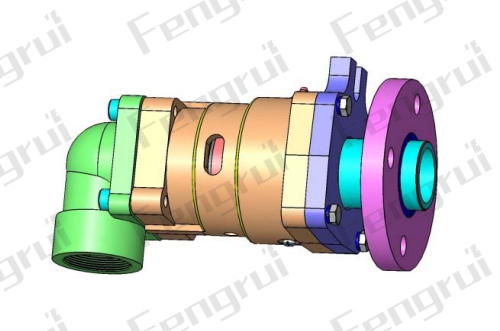

Dd-F型旋轉接頭 - 單向流通式 - 快換法蘭連接
DN	Model	K	I	L	L3	L5	H	H3	N	C	W	J	E	n-X
15	Dd-F15	R?	Rc?	185	170	57	95	55	14	10	65	14	8	4-14
20	Dd-F20	R?	Rc?	201	181	49	105	65	18	18	75	16	8	4-14
25	Dd-F25	R1	Rc1	257	232	64	115	70	14	25	85	16	10	4-14
32	Dd-F32	R1?	Rc1?	266	236	60	140	82	18	32	100	18	12	4-18
40	Dd-F40	R1?	Rc1?	299	267	71	150	92	20	38	110	18	12	4-18
50	Dd-F50	R2	Rc2	320	282	68	165	95	18	50	125	20	15	4-18
65	Dd-F65	R2?	Rc2?	359	314	72	185	120	20	65	145	20	18	4-18
80	Dd-F80	R3	Rc3	385	329	75	200	130	24	75	160	20	20	8-18
100	Dd-F100	R4	Rc4	532	464	109	220	160	28	100	180	22	22	8-18
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!

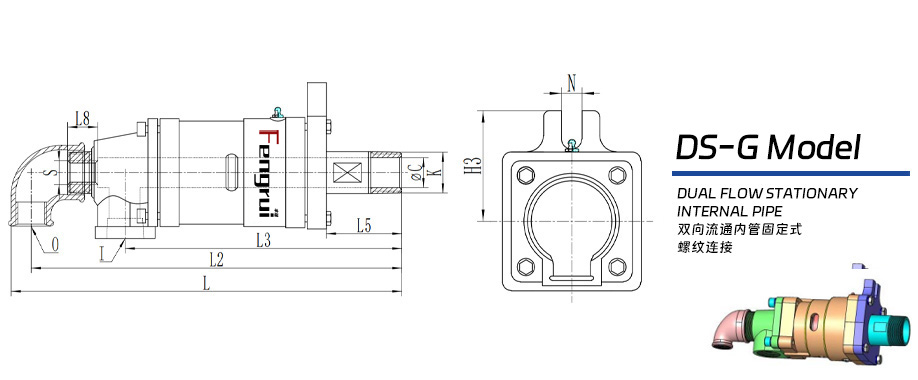

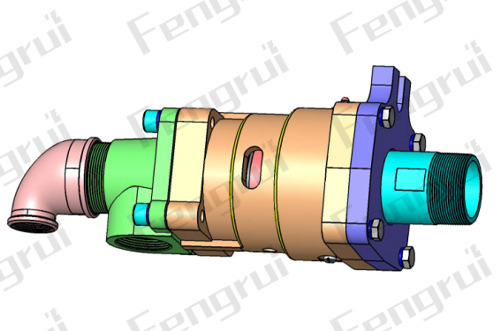

DS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H3	N	C
15	DS-G15-6	R?	Rc?	Rc?	G?	217	204	156	42	15	55	14	14
20	DS-G20-8	R?	Rc?	Rc?	G?	244	229	175	45	15	65	18	18
25	DS-G25-10	R1	Rc1	Rc?	G?	303	288	223	63	28	70	14	25
32	DS-G32-15	R1?	Rc1?	Rc?	G?	311	294	224	58	25	82	18	32
40	DS-G40-20	R1?	Rc1?	Rc?	G?	353	335	253	60	30	92	20	38
50	DS-G50-25	R2	Rc2	Rc1	G1	358	338	254	56	35	95	18	50
65	DS-G65-32	R2?	Rc2?	Rc1?	G1?	422	394	295	72	45	120	20	65
80	DS-G80-50	R3	RC3	R2	G2	501	465	338	94	38	130	24	75
100	DS-G100-65	R4	RC4	R2?	G2?	665	619	457	109	40	160	28	100
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!

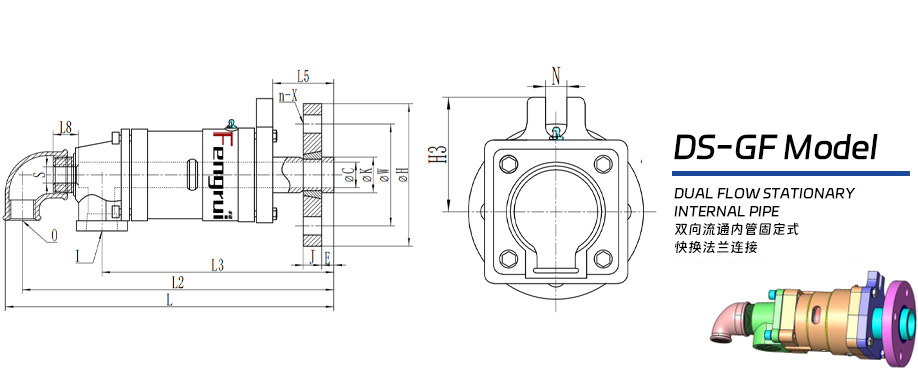

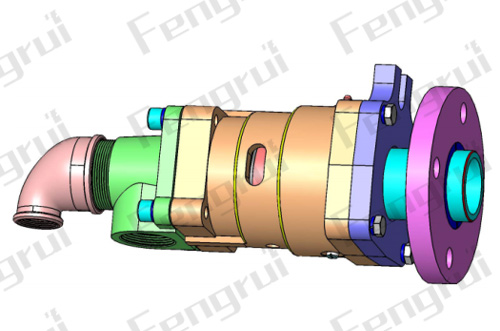

DS-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H	H3	N	C	W	J	E	n-X
15	DS-GF15-6	R?	Rc?	Rc?	G?	217	204	156	42	15	95	55	14	14	65	14	8	4-14
20	DS-GF20-8	R?	Rc?	Rc?	G?	244	229	175	45	15	105	65	18	18	75	16	8	4-14
25	DS-GF25-10	R1	Rc1	Rc?	G?	303	288	223	63	28	115	70	14	25	95	16	10	4-14
32	DS-GF32-15	R1?	Rc1?	Rc?	G?	311	294	224	58	25	140	82	18	32	100	18	12	4-18
40	DS-GF40-20	R1?	Rc1?	Rc?	G?	353	335	253	60	30	150	92	20	38	110	18	12	4-18
50	DS-GF50-25	R2	Rc2	Rc1	G1	358	338	254	56	35	165	95	18	50	125	20	15	4-18
65	DS-GF65-32	R2?	Rc2?	Rc1?	G1?	422	394	295	72	45	185	120	20	65	145	20	18	4-18
80	DS-GF80-50	R3	RC3	R2	G2	501	465	338	94	38	200	130	24	75	160	20	20	8-18
100	DS-GF100-65	R4	RC4	R2?	G2?	665	619	457	109	40	220	160	28	100	180	22	22	8-18
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!

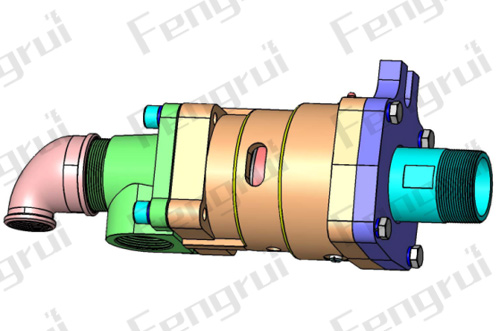

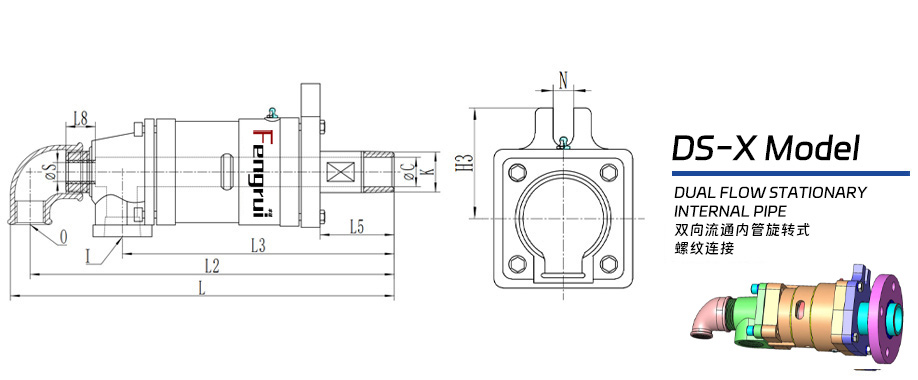

DS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H3	N	C
15	DS-X15-6	R?	Rc?	Rc?	10	217	204	156	42	15	55	14	14
20	DS-X20-8	R?	Rc?	Rc?	12	244	229	175	45	15	65	18	18
25	DS-X25-10	R1	Rc1	Rc?	16	303	288	223	63	28	70	14	25
32	DS-X32-15	R1?	Rc1?	Rc?	19	311	294	224	58	25	82	18	32
40	DS-X40-20	R1?	Rc1?	Rc?	25	353	335	253	60	30	92	20	38
50	DS-X50-25	R2	Rc2	Rc1	31	358	338	254	56	35	95	18	50
65	DS-X65-32	R2?	Rc2?	Rc1?	40	422	394	295	72	45	120	20	65
80	DS-X80-50	R3	RC3	R2	46	501	465	338	94	38	130	24	75
100	DS-X100-65	R4	RC4	R2?	73	665	619	457	109	40	160	28	100
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!

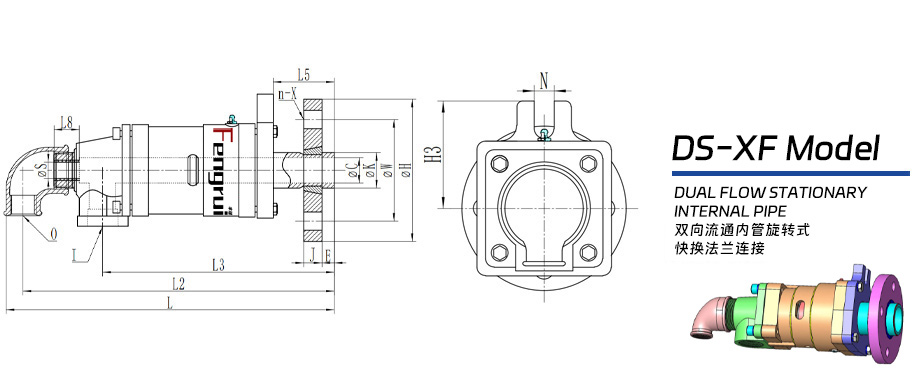

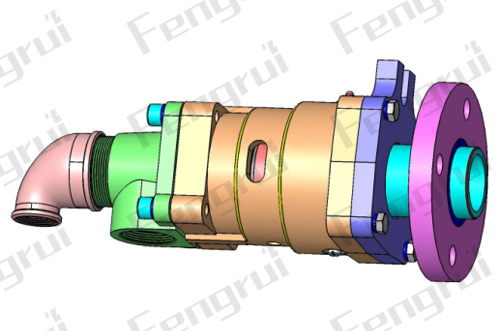

DS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H	H3	N	C	W	J	E	n-X
15	DS-XF15-6	R?	Rc?	Rc?	10	217	204	156	42	15	95	55	14	14	65	14	8	4-14
20	DS-XF20-8	R?	Rc?	Rc?	12	244	229	175	45	15	105	65	18	18	75	16	8	4-14
25	DS-XF25-10	R1	Rc1	Rc?	16	303	288	223	63	28	115	70	14	25	95	16	10	4-14
32	DS-XF32-15	R1?	Rc1?	Rc?	19	311	294	224	58	25	140	82	18	32	100	18	12	4-18
40	DS-XF40-20	R1?	Rc1?	Rc?	25	353	335	253	60	30	150	92	20	38	110	18	12	4-18
50	DS-XF50-25	R2	Rc2	Rc1	31	358	338	254	56	35	165	95	18	50	125	20	15	4-18
65	DS-XF65-32	R2?	Rc2?	Rc1?	40	422	394	295	72	45	185	120	20	65	145	20	18	4-18
80	DS-XF80-50	R3	RC3	R2	46	501	465	338	94	38	200	130	24	75	160	20	20	8-18
100	DS-XF100-65	R4	RC4	R2?	73	665	619	457	109	40	220	160	28	100	180	22	22	8-18
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!
