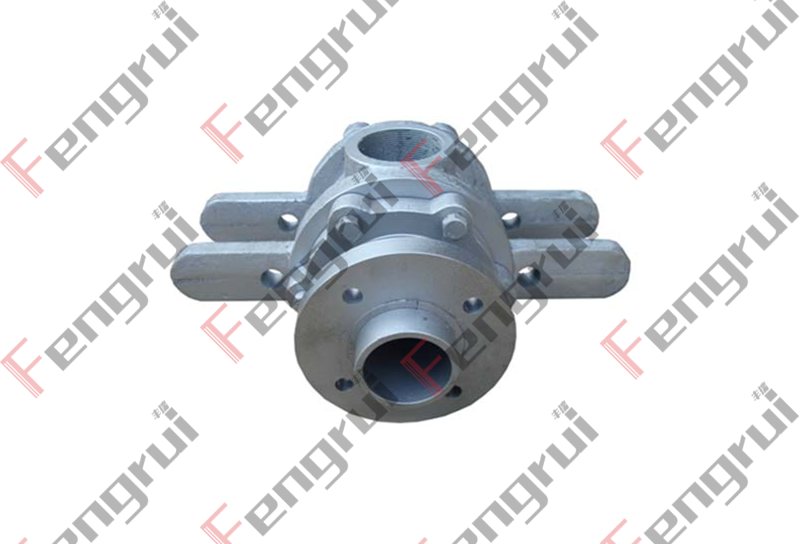

精密鑄造球磨碳鋼殼體
球面密封結構，結構簡單；
單雙通道雙支耳 (止轉) 設計；
碳石墨密封環，耐高溫性能好；
免維護石墨無油軸承雙支撐，具有自潤滑性；
耐高溫彈簧的應有，有效保證高溫工況的補償力；
可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇

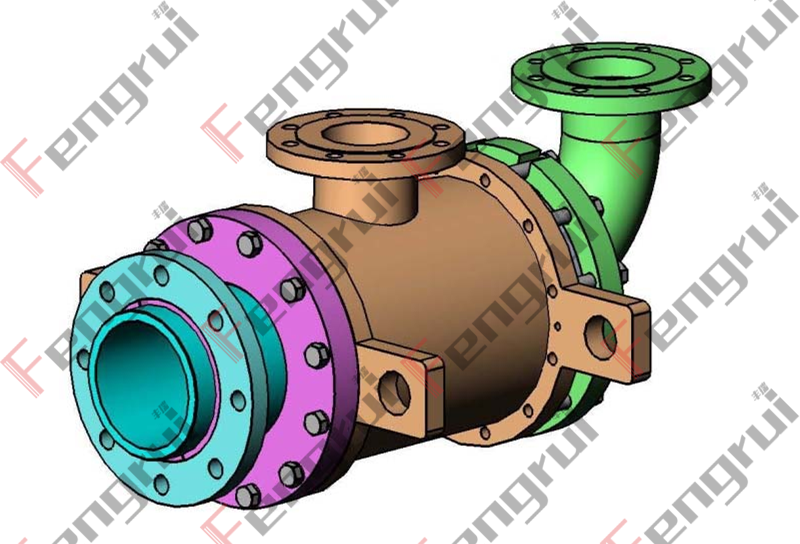

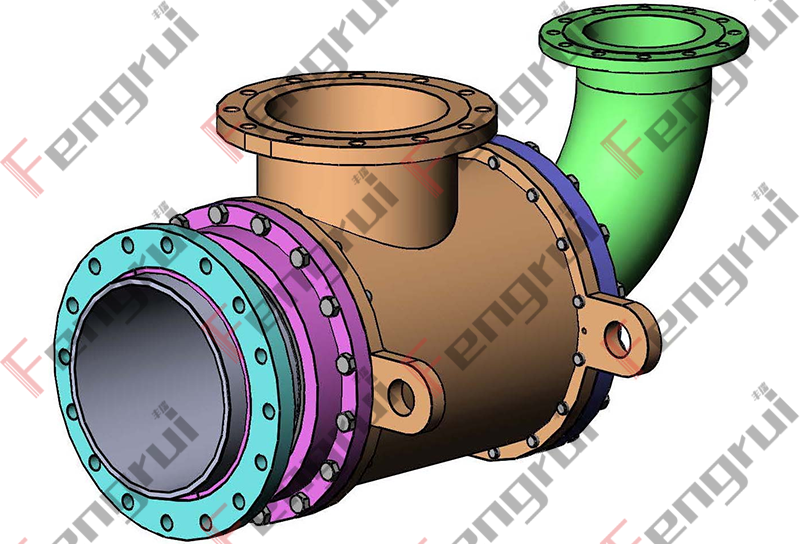

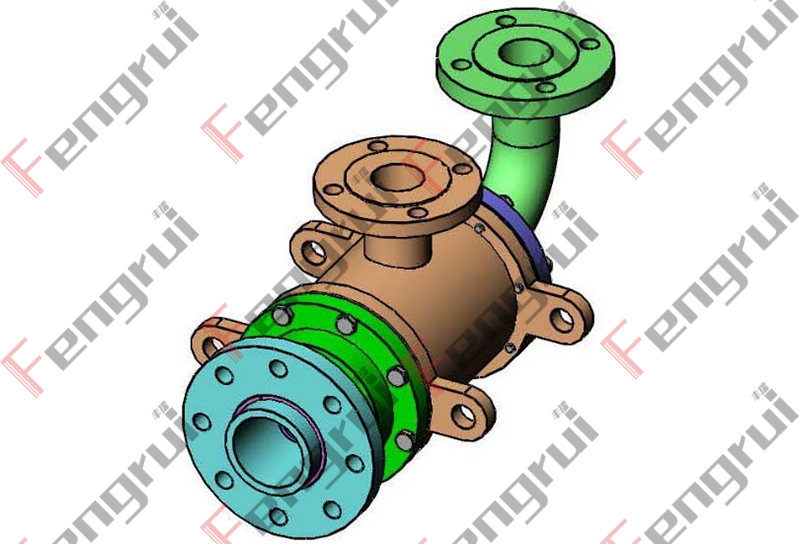

此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 65~100 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 65~100 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 65~100 | 290 PSI | 20 bar | |
| 最大真空度： | 65~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 65 | 100 RPM | 100 min-1 | |
| 80 | 50 RPM | 50 min-1 | ||
| 100 | 30 RPM | 30 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢豐瑞旋轉接頭 | ||

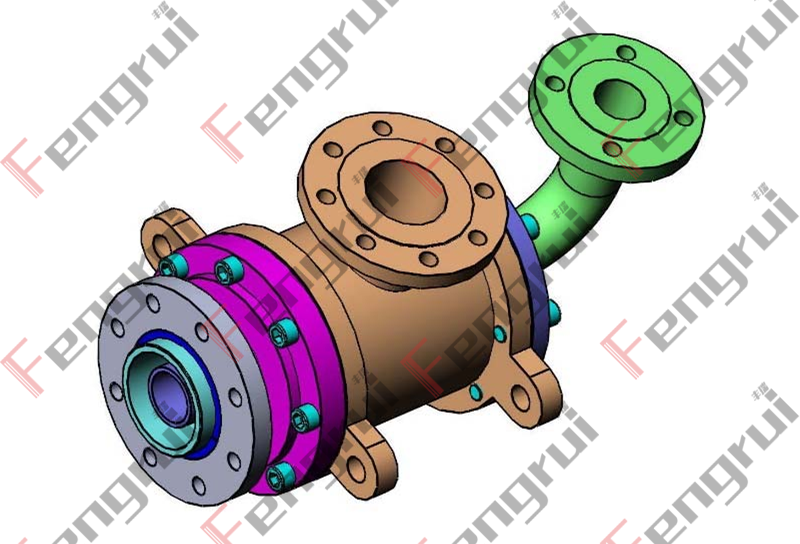

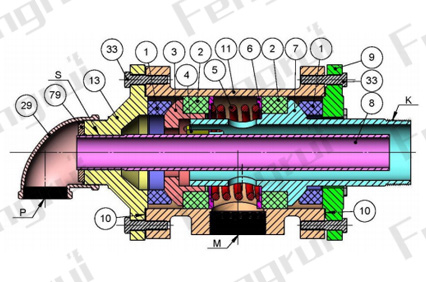

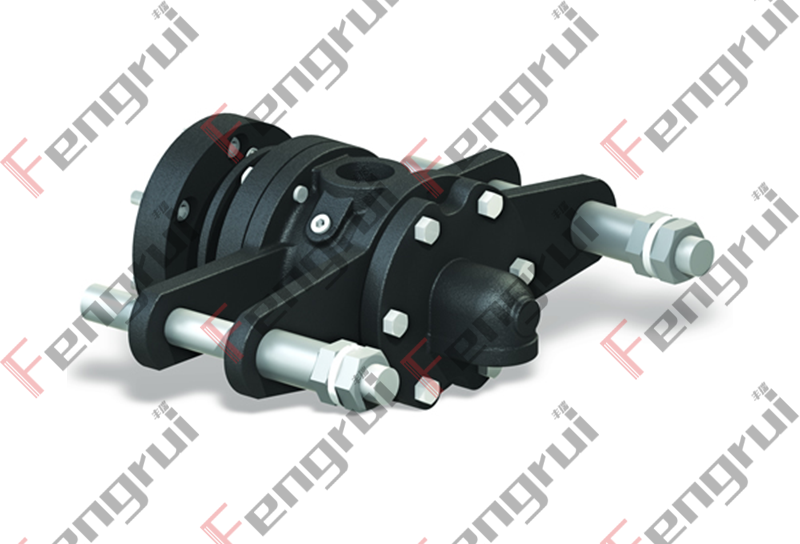

Q2型高溫旋轉接頭采用升級款雙球面密封內部結構，內置加粗補償高溫彈簧、加寬石墨耐磨密封環，搭配一體式雙支耳限位防轉結構。相比普通Q型旋轉接頭，雙支耳可牢牢固定殼體，運轉時無殼體跟轉、偏移問題；加寬球面密封副補償量更大，能抵消設備大跳動、安裝同軸度誤差，耐高溫高壓、滲漏概率更低，長期高溫工況使用壽命提升一倍。

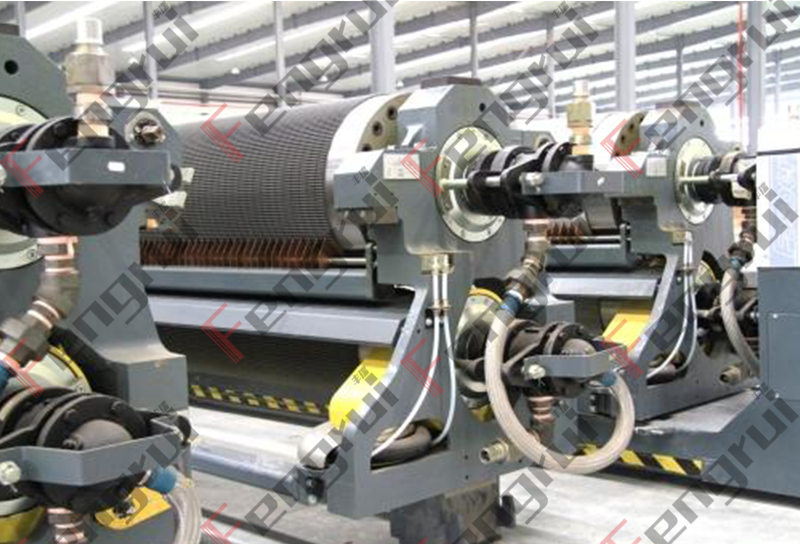

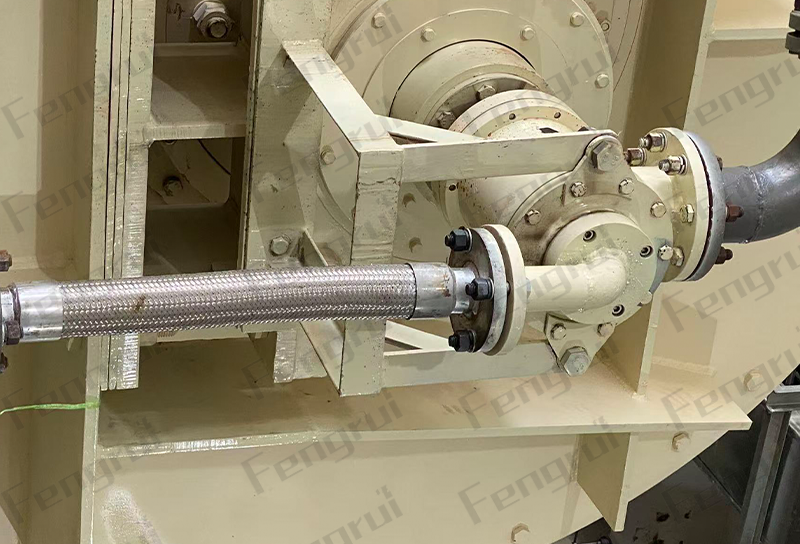

可輸送蒸汽、導熱油、煙氣等高溫介質，適配新材料加工、造紙包裝、紡織印染、橡塑復合、化工干燥、食品烘干、垃圾處理發電站烘干設備；配套新材料烘干輥、瓦楞烘缸、印染熱輥、覆膜復合機、化工干燥機組、垃圾焚燒發電烘干筒、壓延加熱輥、涂布烘干設備。

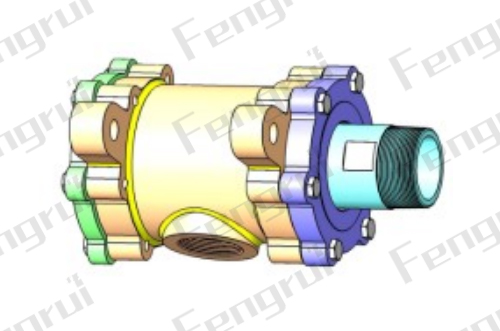

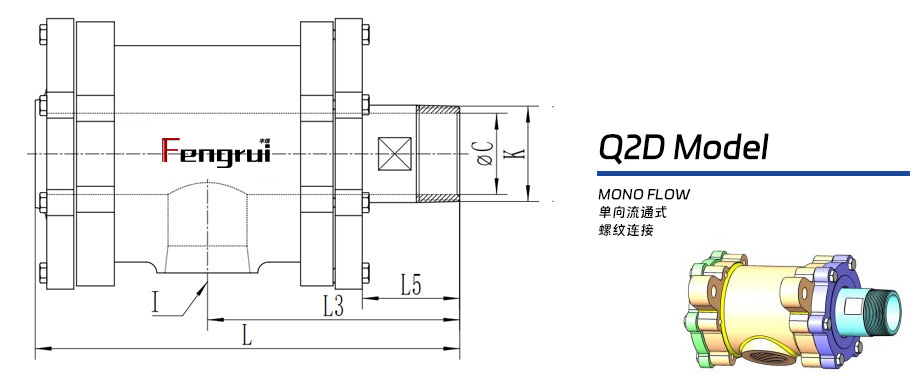

| Q2D型旋轉接頭 - 單向流通式 - 螺紋連接 | |||||||
| DN | Model | K | I | C | L | L3 | L5 |
| 65 | Q2D-65 | R2? | R2? | 60 | 335 | 90 | 209 |
| 80 | Q2D-80 | R3 | R3 | 75 | 384 | 90 | 233 |
| 100 | Q2D-100 | R4 | R4 | 97 | 577 | 90 | 511 |

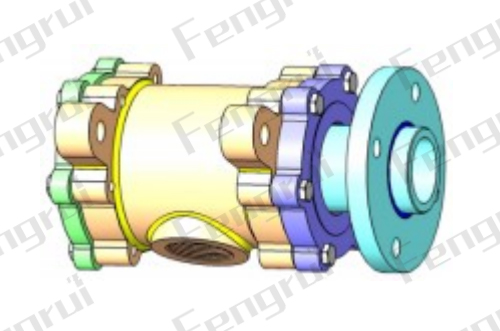

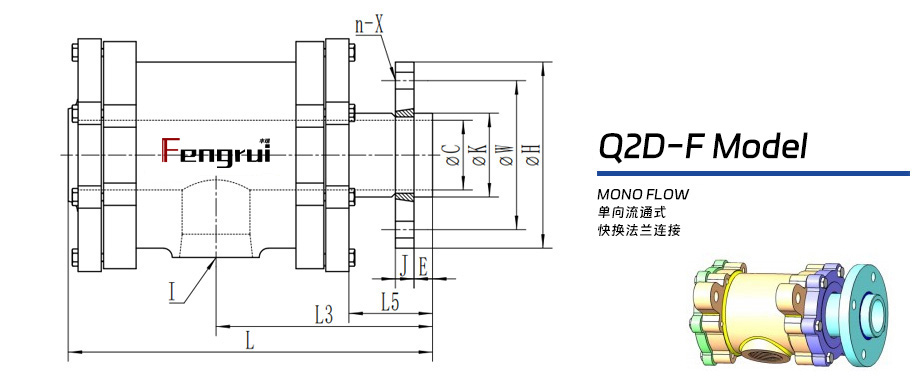

| Q2D-F型旋轉接頭 - 單向流通式 - 快換法蘭連接 | ||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H | W | J | E | n-X |
| 65 | Q2D-F65 | ?78 | R2? | ?60 | 335 | 90 | 209 | 185 | 145 | 20 | 18 | 4-?18 |
| 8065 | Q2D-F80 | ?90 | R3 | ?75 | 384 | 90 | 233 | 220 | 160 | 20 | 20 | 8-?18 |
| 100 | Q2D-F100 | ?112 | R4 | ?97 | 577 | 90 | 511 | 220 | 180 | 22 | 22 | 8-?18 |

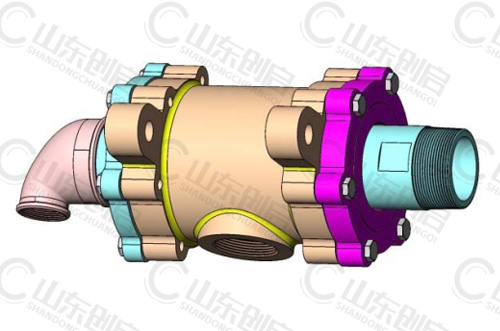

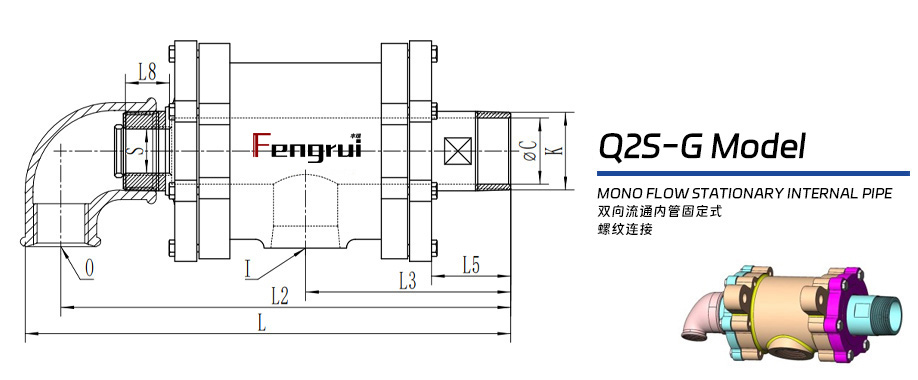

| Q2S-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接 | |||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C |
| 65 | Q2S-G65-32 | R2? | Rc2 | Rc1? | G1? | 441 | 416 | 209 | 85 | 50 | Φ64 |
| 80 | Q2S-G80-40 | R3 | Rc2? | Rc2 | G1? | 518 | 482 | 233 | 90 | 50 | Φ75 |
| 100 | Q2S-G100-65 | R4 | Rc2? | Rc2? | G2? | 538 | 492 | 273 | 90 | 50 | Φ98 |

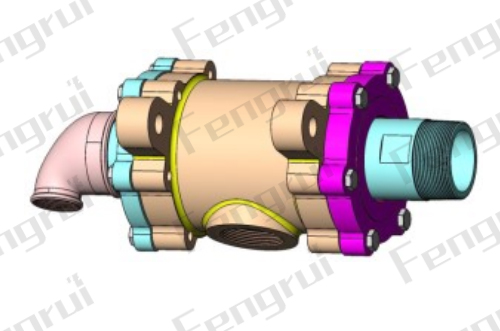

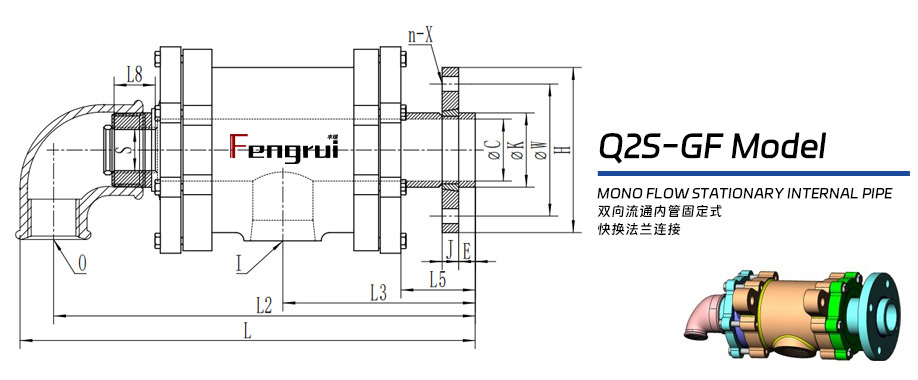

| Q2S-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接 | ||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C | H | W | J | E | n-X |
| 65 | Q2S-GF65-32 | Φ75 | Rc2 | Rc1? | G1? | 441 | 416 | 209 | 85 | 50 | Φ64 | Φ185 | Φ145 | 20 | 18 | 4-Φ18 |
| 80 | Q2S-GF80-40 | Φ90 | Rc2? | Rc2 | G1? | 518 | 482 | 233 | 90 | 50 | Φ75 | Φ200 | Φ160 | 20 | 20 | 8-Φ18 |
| 100 | Q2S-GF100-65 | Φ112 | Rc2? | Rc2? | G2? | 538 | 492 | 273 | 90 | 50 | Φ98 | Φ220 | Φ180 | 22 | 22 | 8-Φ18 |

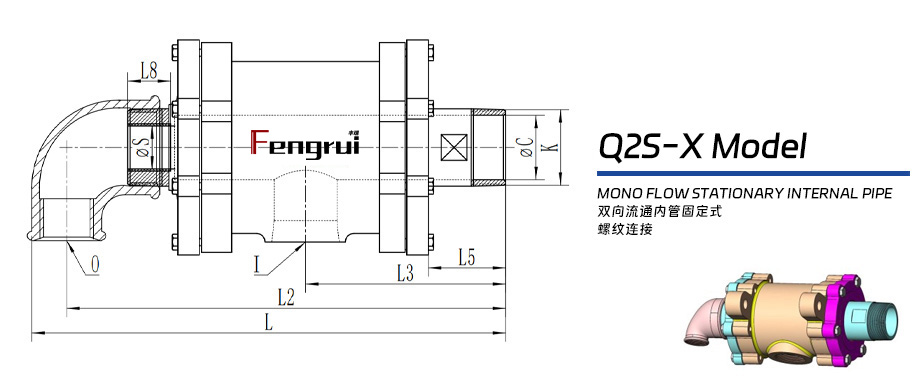

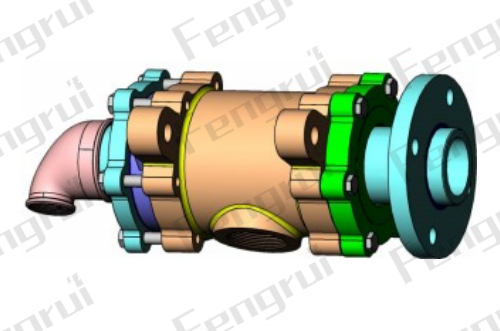

| Q2X-G型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接 | |||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C |
| 65 | Q2S-X65-32 | R2? | Rc2 | Rc1? | Φ40 | 441 | 416 | 209 | 85 | 50 | Φ64 |
| 80 | Q2S-X80-40 | R3 | Rc2? | Rc2 | Φ46 | 518 | 482 | 233 | 90 | 50 | Φ75 |
| 100 | Q2S-X100-65 | R4 | Rc2? | Rc2? | Φ73 | 538 | 492 | 273 | 90 | 50 | Φ98 |

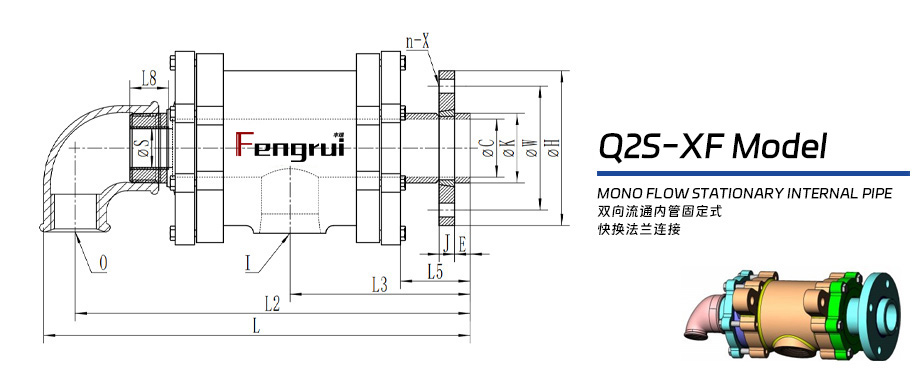

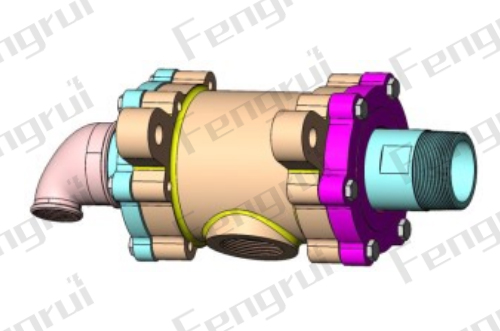

| Q2X-GF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接 | ||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C | H | W | J | E | n-X |
| 65 | Q2S-XF65-32 | Φ75 | Rc2 | Rc1? | Φ40 | 441 | 416 | 209 | 85 | 50 | Φ64 | Φ185 | Φ145 | 20 | 18 | 4-Φ18 |
| 80 | Q2S-XF80-40 | Φ90 | Rc2? | Rc2 | Φ46 | 518 | 482 | 233 | 90 | 50 | Φ75 | Φ200 | Φ160 | 20 | 20 | 8-Φ18 |
| 100 | Q2S-XF100-65 | Φ112 | Rc2? | Rc2? | Φ73 | 538 | 492 | 273 | 90 | 50 | Φ98 | Φ220 | Φ180 | 22 | 22 | 8-Φ18 |
