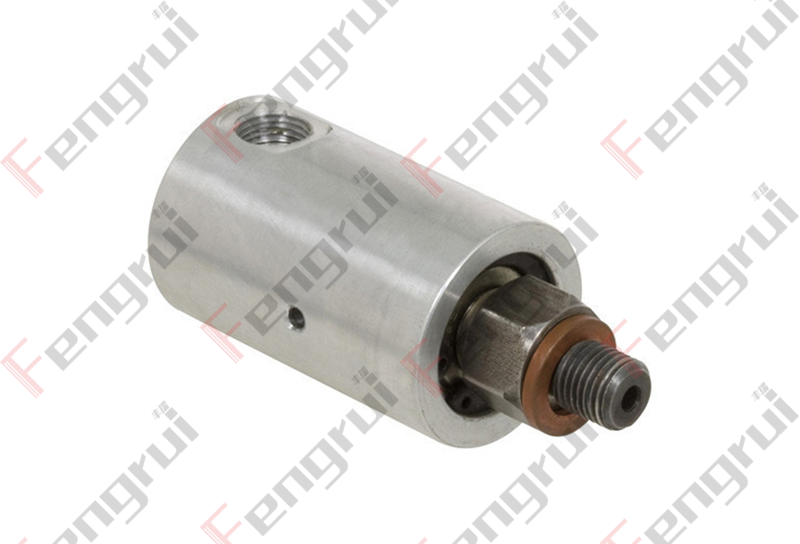

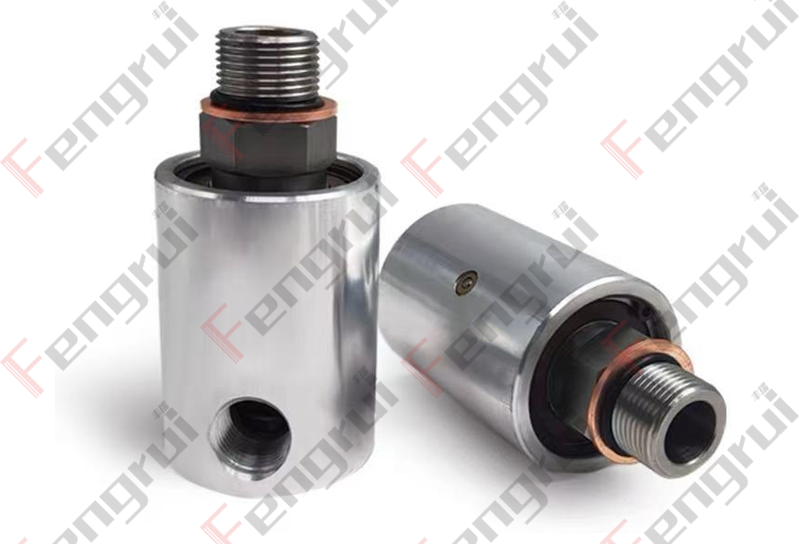

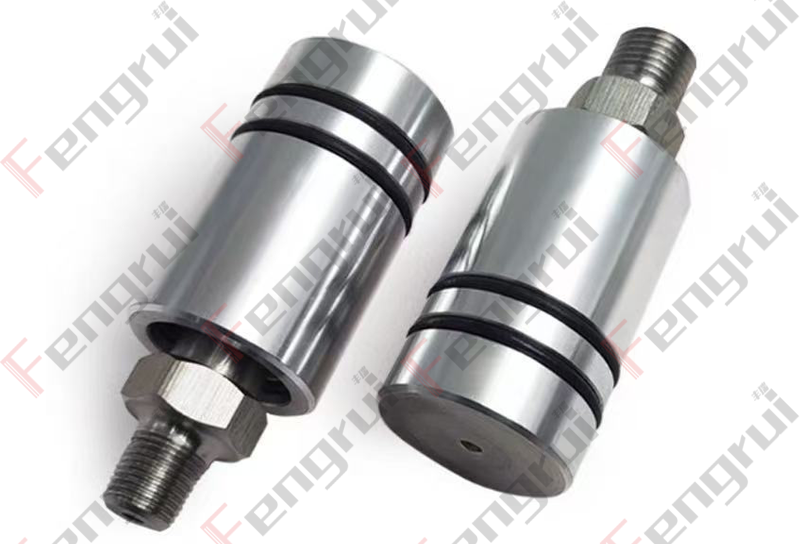

HA系列單通路旋轉接頭專為壓縮空氣、真空、低壓液壓油介質工況設計，覆蓋 DN6/8/10/12/20/25/40 全規格通徑，采用輕量化鋁合金殼體搭配自支撐轉子結構，搭載平衡式碳石墨機械密封副，適配機床工裝夾具、氣動卡盤、液壓回轉工裝、自動化設備等低速低壓旋轉油路 / 氣路場景，單流道直通介質流通設計，扭矩低、免頻繁維護，是中小型設備氣液旋轉輸送通用標準款。

核心產品特點

1. 結構與外觀規格分級

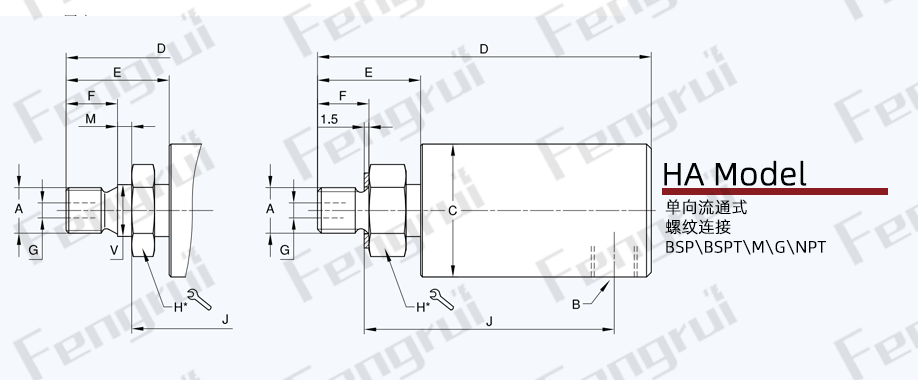

通徑 DN6~DN20：一體式六角外形，單扳手即可拆裝，小巧緊湊節省安裝空間；

通徑 DN25~DN40：雙側雙扳手扁位結構，雙扳手對擰鎖止，拆裝防轉子跟轉，適配大通量工況；

整體輕量化鋁合金殼體，表面氧化防銹，轉子分不銹鋼 / 碳鋼兩種材質可選，適配不同介質腐蝕需求。

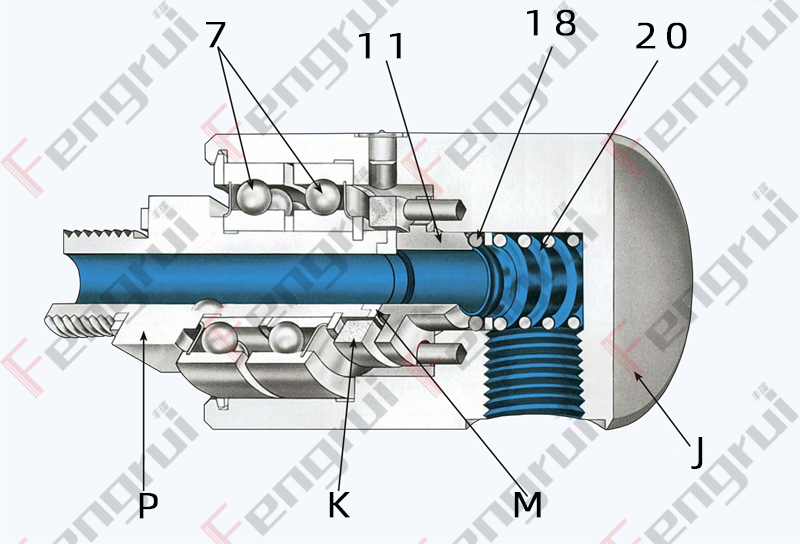

密封與潤滑系統

平衡式機械密封副，兩種密封配置可選：碳石墨 + 淬火工具鋼 / 碳石墨 + 陶瓷，耐磨耐溫，大幅降低介質泄漏；

空氣工況內置毛氈儲油潤滑腔，配套外置注油嘴，每月僅需加注 3~5 滴潤滑油，長期運行低磨損、低扭矩；

全金屬密封結構無橡膠件老化隱患，耐高溫工況穩定。

工況參數優勢

介質通用：可走壓縮空氣、真空負壓、液壓油兩類介質；

壓力區間：氣壓最高 10bar（150PSI）；液壓分 35/50/70bar 三檔承壓，適配不同油壓設備；

轉速分級：標準款最高 3500RPM，加長低速款 2500~3000RPM，滿足大負載低速旋轉需求；

耐溫上限 120℃，超過 120℃高溫工況可定制改型；

支持真空 2" Hg 負壓工況，適配真空吸附類自動化設備。

使用性能優勢

單流道（monoflow）直通流道設計，介質流通阻力小，壓力損耗低；

自支撐轉子結構，無需額外外部軸承輔助支撐，安裝簡化；

徑向側孔進出油 / 氣接口，安裝布局靈活，適配狹小設備安裝位；

優化減重設計，整機自重小，高速旋轉負載更低，減少設備轉動負荷；

低摩擦扭矩，啟停順滑，不卡頓，適配頻繁正反轉工裝設備。

 維護與適配

維護簡單，僅定期微量補油，密封組件可單獨更換，無需整體替換接頭；

全系列直螺紋標準接口，兼容市面常規氣動、液壓管路配件；

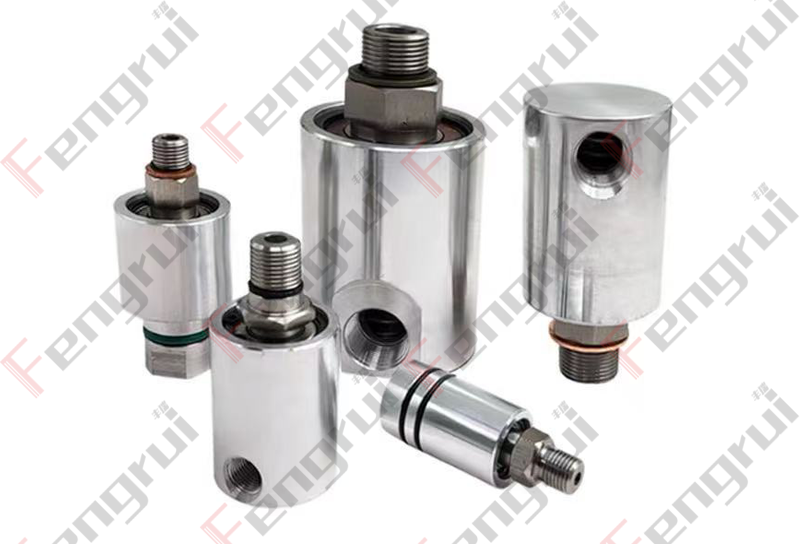

全規格覆蓋 DN6~DN40，從小型微型工裝到大通量液壓回轉設備均可匹配選型。

適用行業場景

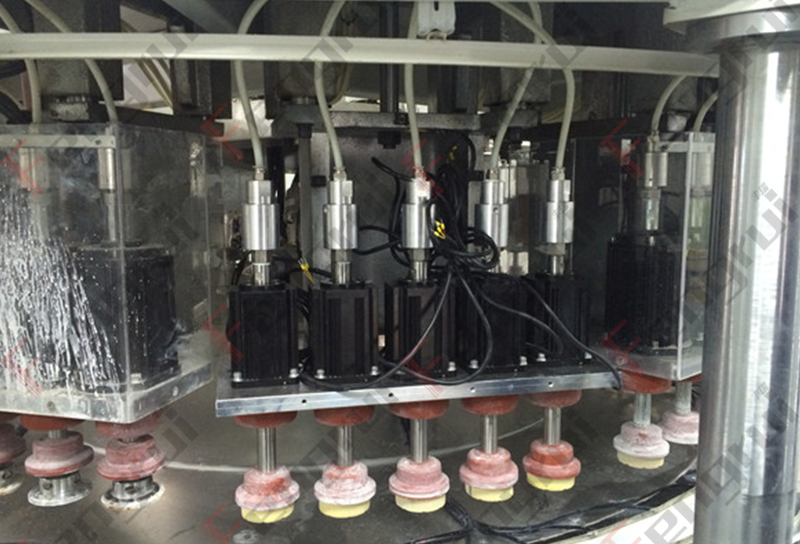

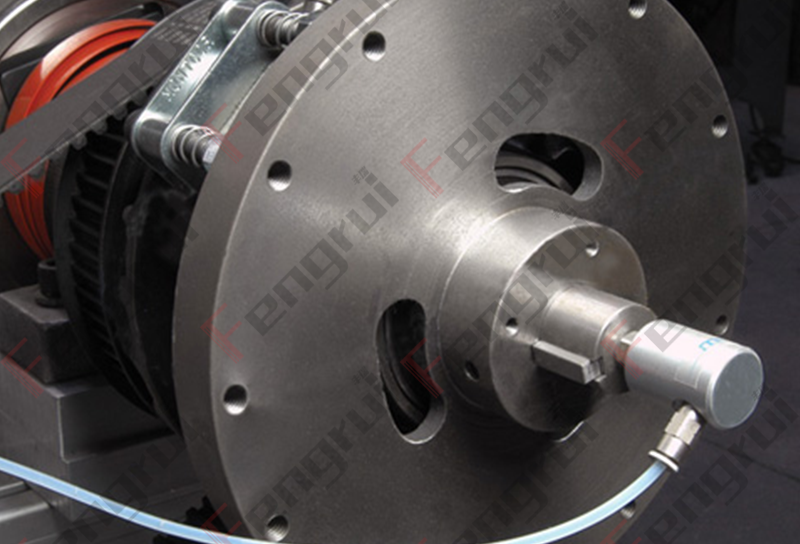

數控車床氣動卡盤、自動化夾具、真空吸附設備、小型液壓回轉臺、橡塑輕型輥筒、氣動沖壓設備、包裝機械旋轉氣路等。
