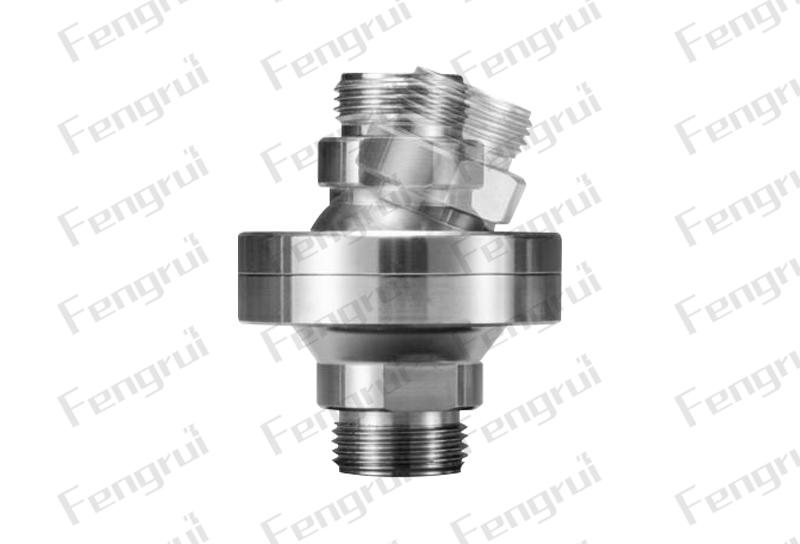

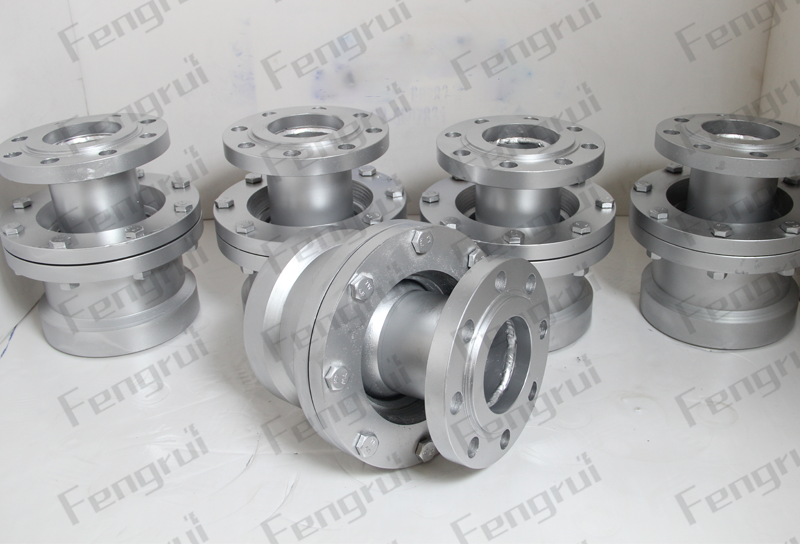

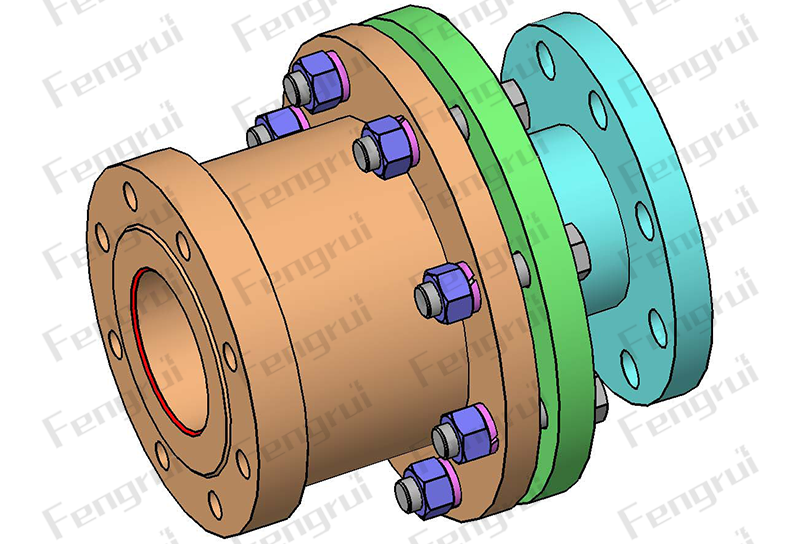

QZJ型球體轉動式旋轉接頭為球體密封結構專用旋轉接頭，依靠球體副實現多向補償運動，可實現 360° 回轉、±15° 擺動補償，適配設備熱膨脹、位移、擺動等復雜工況，主要完成靜止管道與運動構件之間高溫介質的連續輸送，密封可靠、轉動力矩小，廣泛應用于冶金鋼鐵、火力發電行業高溫高壓管路系統。

主要用途

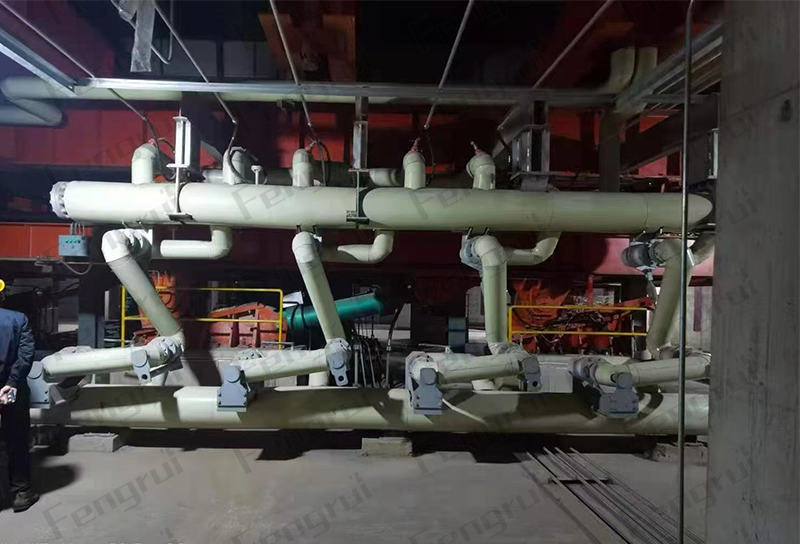

1.煉鋼廠步進梁式加熱爐氣化冷卻聯箱旋轉接頭組件：作為步進梁氣化冷卻系統核心連接部件，連接固定管路與做升降、平移周期運動的步進梁，輸送高溫汽水介質，補償步進梁運行位移與管道熱膨脹，保障汽化冷卻回路連續循環，避免管道受機械應力拉裂泄漏，保障加熱爐安全生產運行。

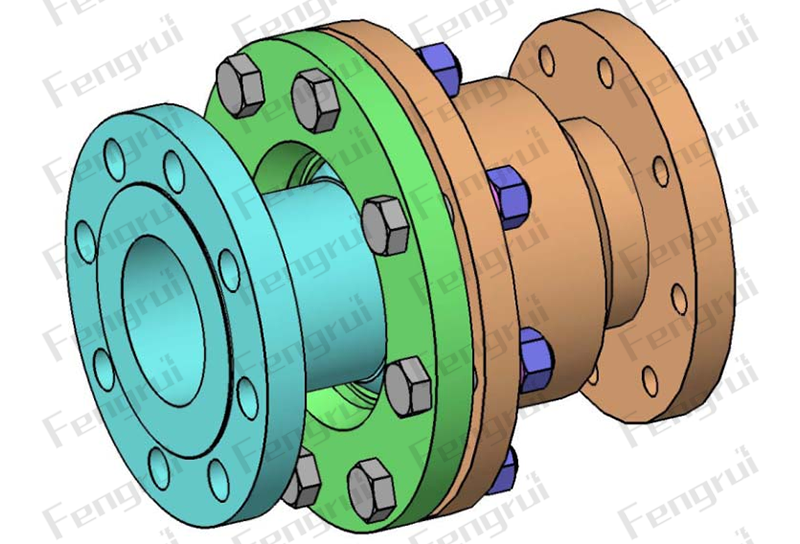

2.發電廠一、二次送風系統暖風器：用于鍋爐一二次風暖風器旋轉管路，輸送加熱蒸汽，適配暖風器調角、熱位移，實現蒸汽介質穩定輸送，保障暖風器換熱，提升鍋爐送風溫度，改善機組運行經濟性。

3.LNG 船舶管路系統：作為萬向球體旋轉接頭用于 LNG 船舶管線，補償船體受海浪擾動產生的晃動、角位移，吸收管路交變應力，保障低溫介質輸送管路動態密封安全。

結構特點

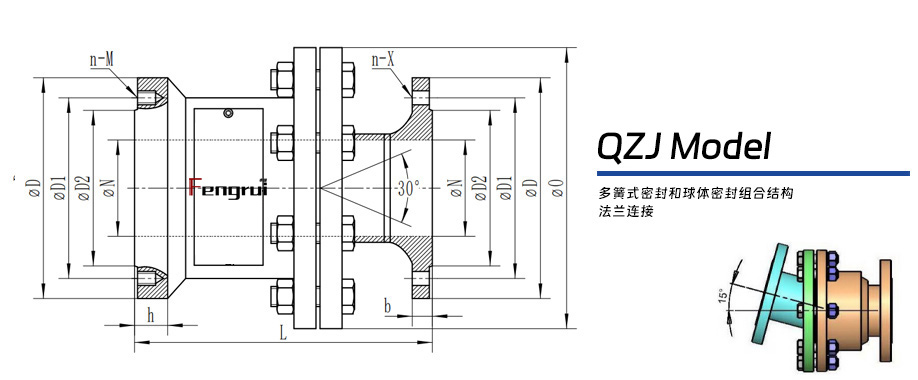

1.球體一體化加工，球面摩擦副密封，可 360° 回轉，同時具備 ±15°（總擺動 30°）角向補償能力，吸收設備擺動、熱變形位移，降低管道附加應力。

2.彈簧預緊補償密封結構，可自動補償密封副磨損，高溫工況下維持密封性能，介質泄漏量小，適合長期連續運行。

3.整體法蘭連接，法蘭執行 JB/T82.1?94 標準，安裝便捷，對管路對中精度要求低，現場裝配適應性強。

4.主體選用碳鋼 / 不銹鋼材質，抗熱疲勞，抗震動，適配汽水、蒸汽介質，可國產替代進口球體轉動接頭。

主要技術參數

- 適用介質：飽和蒸汽、汽水混合物、熱水

- 工作壓力：≤5.0MPa

- 工作溫度：≤320℃

- 最大擺動角度：±15°

- 公稱通徑：DN50?DN150

- 連接形式：法蘭連接

工況優勢

針對鋼廠加熱爐、電廠暖風器頻繁熱交變、設備周期性擺動位移工況，可替代傳統波紋管膨脹節 + 硬管結構，減少管路疲勞損壞，降低現場維護頻次，提升整套設備運行周期，是冶金加熱爐汽化冷卻系統、電廠旋轉暖風器的專用關鍵部件。
