HM型埋入式旋轉接頭

HMS型埋入式旋轉接頭

發表時間：2026-08-07 | 點擊率：106

產品特點

PRODCUT FEATUREA

*平衡式機械密封結構，扭矩力小、轉動靈活、壽命長；

*碳化硅密封環，抗水堿及雜質顆粒；

*無油軸承支撐，運轉平穩；

*銅合金、201、SUS304材質可選；

*可定制耐腐蝕密封組件及材料；

*可根據用戶參數數據及鋼鐵冶金設計院圖紙定制加工；

*可完美替代進口DEUBLIN(杜博林)2400單通路系列。

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 冷卻液、水最大使用壓力：	DN	15~25	230 PSI	18 bar
介質 液壓油、齒輪油最大使用壓力：		15~25	750 PSI	50 bar
介質 壓縮空氣、蒸汽最大使用壓力：		15~25	290 PSI	20 bar
最高使用速度（轉子）：
	DN	15~25	200 RPM	200 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢豐瑞旋轉接頭

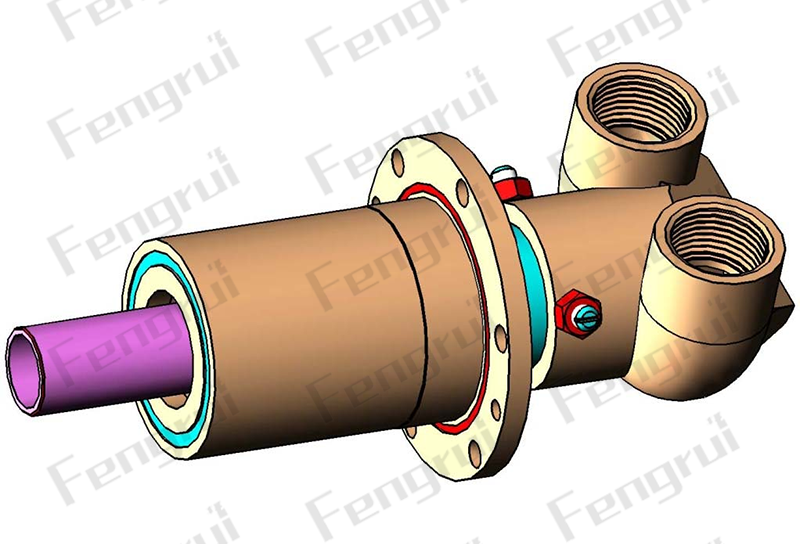

內部結構

INTERNAL STRUCTURE

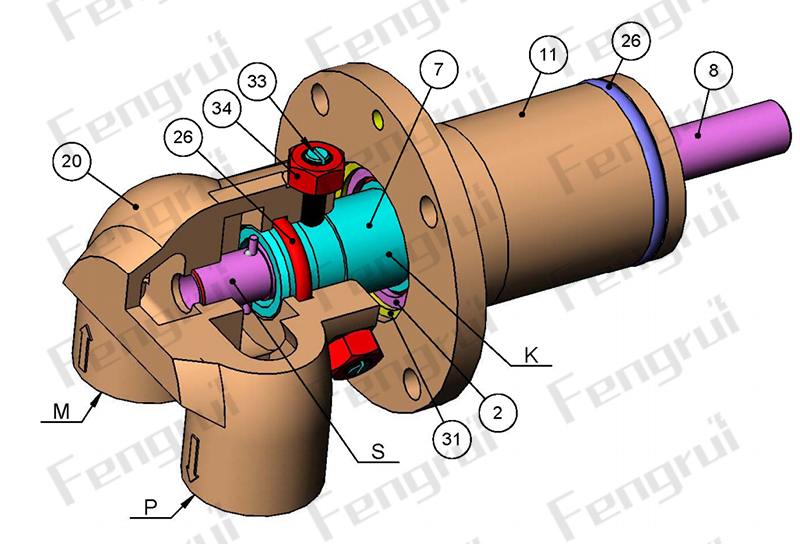

HMS型埋入式旋轉接頭零件名稱：

2.無油軸承，7.外管（K）（又名空心軸），8.內管（S），11.殼體， 20.彎頭，26.O 形圈，31.孔用擋圈，33.螺栓，34.螺母。
K—外管代號，M—管路入口代號（進入中心通路,內管通路。）,P—管路出口代號（進入外管和內管之間的環形通路）, S—內管代號。

產品介紹

Product Description

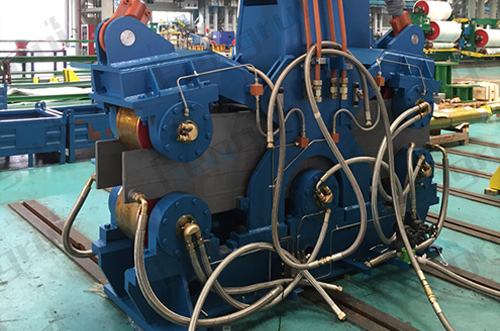

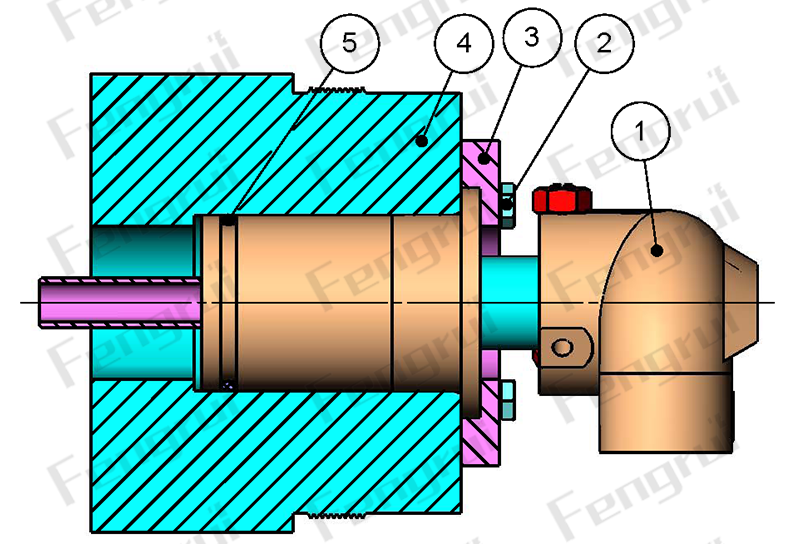

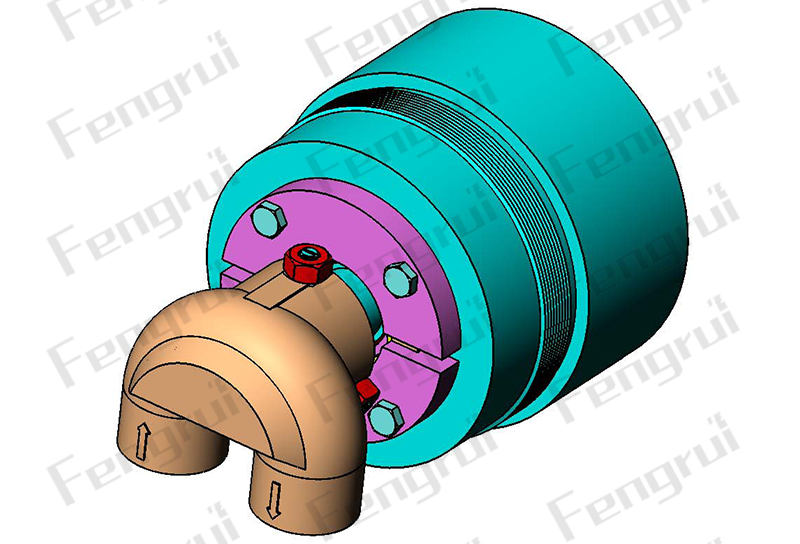

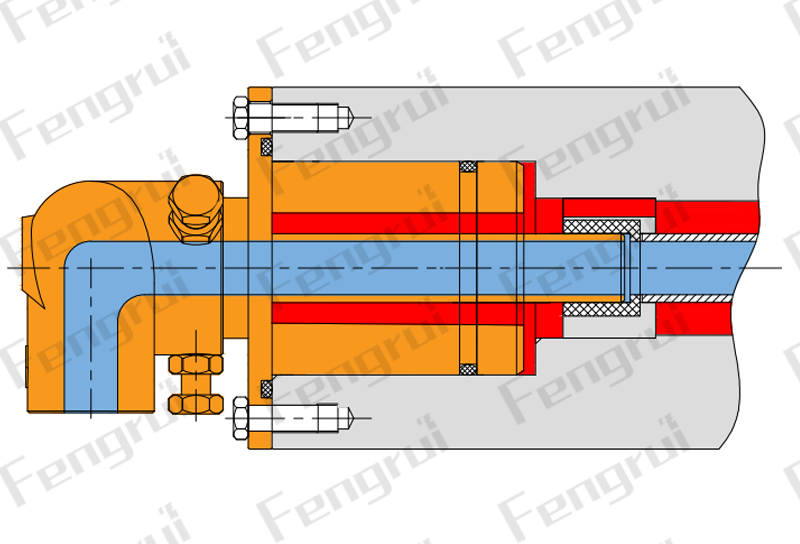

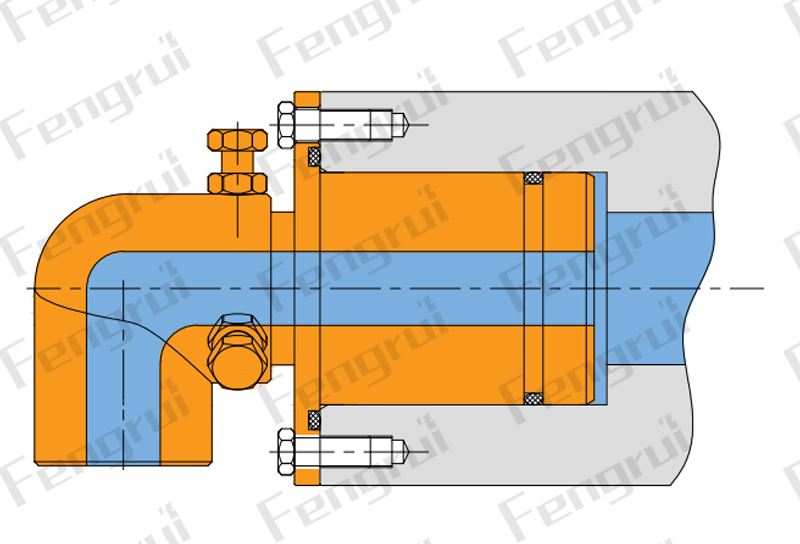

HM型埋入式旋轉接頭是鋼鐵冶金連鑄機械設備冷卻輥專用接頭，同時也能用于其他行業機械設備外部尺寸受限、安裝空間狹小的情況下。接頭大部分深入到輥?zhàn)觾?nèi)部，只有彎頭露出方便連接金屬軟管、波紋管等管道管路；改變了軸向串列式改為倒置內藏式，可以有效的減小了軸向長度，法蘭與殼體一體化設計；此款埋入式旋轉接頭分為端面密封和外圓密封兩種結構，以及HMD型單向流通式和HMS型雙向流通式。

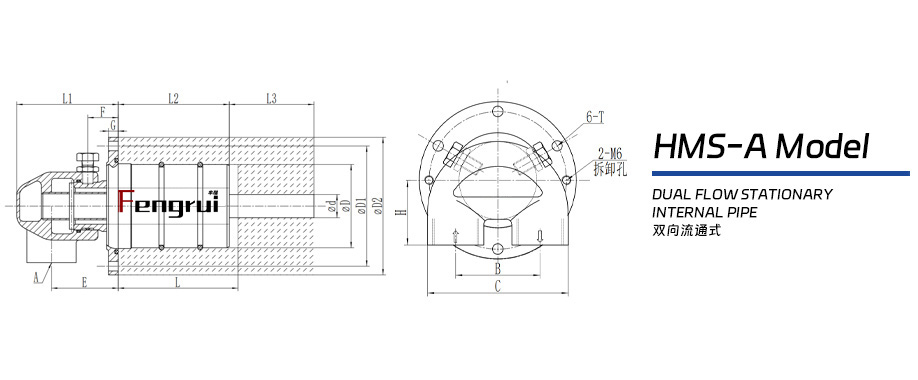

HMS型埋入式旋轉接頭圖紙

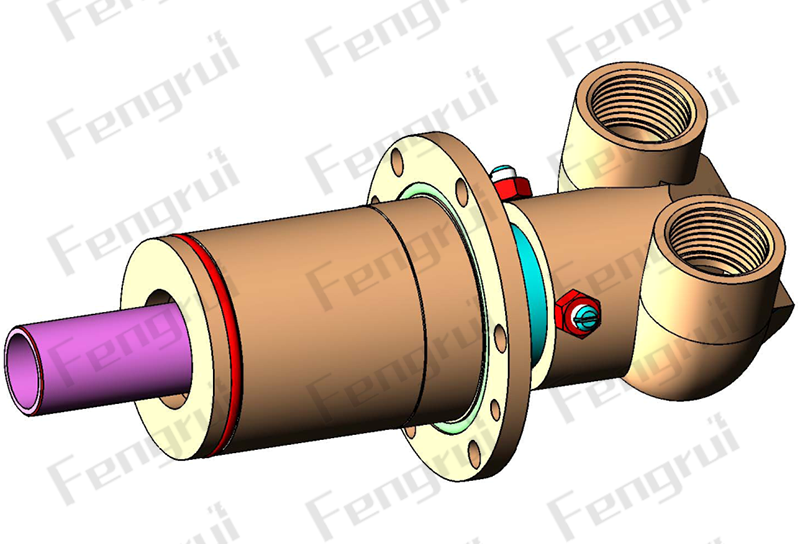

HMS-A型連鑄機埋入式旋轉接頭 - 雙向流通式 - 法蘭連接
DN	Model	A	B	C	d	安裝孔D(H8)	安裝孔L	D1	D2	L1	L2	L3	E	F	G	H	T
15	HMS-A 15	Rc1/2	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20A	HMS-A 20A	Rc3/4	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20B	HMS-A 20B	Rc3/4	51	85	19	59	82	83	95	73	76	49	49	23	6	39	M6
25	HMS-A 25	Rc1	65	106	28	71	94	98	112	99	85	48	68	26	6	52	M6
注：安裝孔尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際連接尺寸訂制！

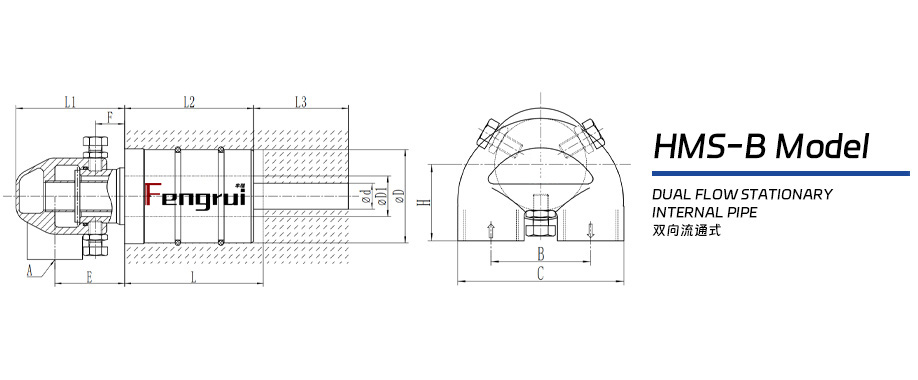

HMS-B型埋入式旋轉接頭圖紙

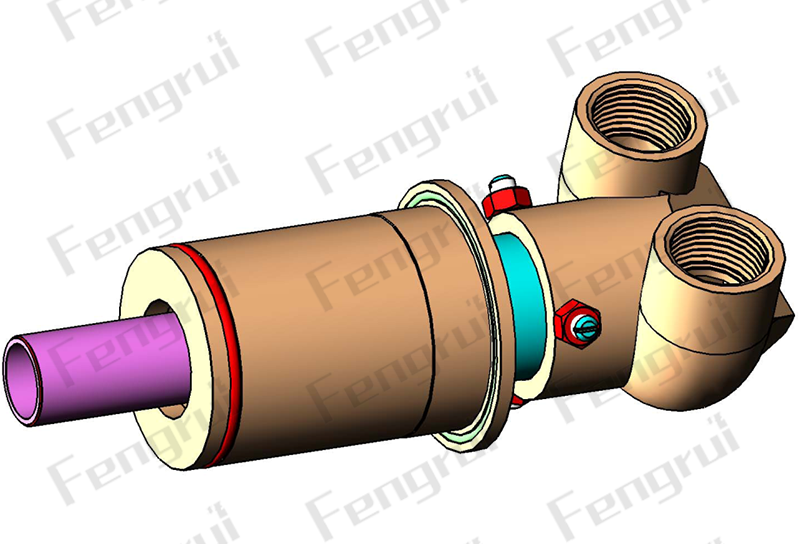

HMS-B型連鑄機埋入式旋轉接頭 - 雙向流通式
DN	Model	A	B	C	d	安裝孔D（H8）	安裝孔L	D1	L1	L2	E	F	H
15	HMS-B 15	Rc1/2	51	85	14	46	67.8	28	67	49	43	16	39
20A	HMS-B 20A	Rc3/4	51	85	14	46	67.8	28	67	49	43	16	39
20B	HMS-B 20B	Rc3/4	51	85	19	59	98.5	38	67	49	43	16	39
25	HMS-B 25	Rc1	65	106	28	71	101	48	91	48	60	18	52
注：安裝孔尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際連接尺寸訂制！
