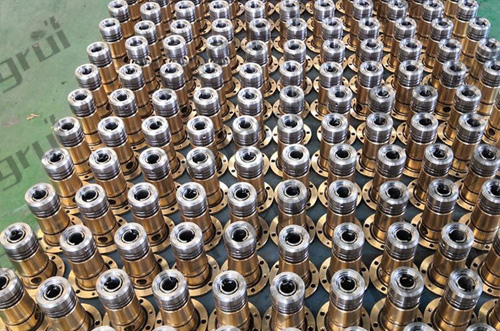

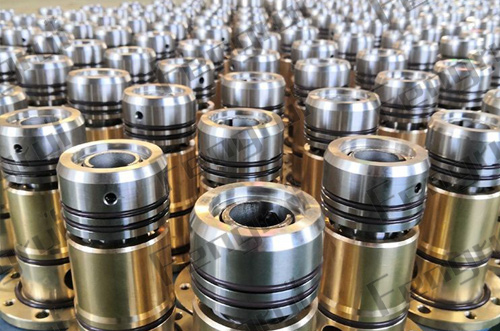

HMDU20型埋入式旋轉接頭

發表時間：2026-08-07 | 點擊率：79

產品特點

PRODCUT FEATUREA

*軸向伸縮量：10mm

*偏斜角度：0.1°。

*采用平衡式密封結構，扭矩力小，轉動靈活。

*O型密封圈均采用氟橡膠材質，提高了耐用性和耐腐蝕性。

*材質可選合金銅、不銹鋼等。

*可根據用戶提供圖紙非標訂制生產。

技術參數

PATMETERS

介質冷卻水最大使用壓力：		160 PSI	11 bar
介質空氣最大使用壓力：		174 PSI	12 bar
最高使用速度（轉子）：
		100 RPM	100 min-1
最高使用溫度：	121℃	＞121℃ 請咨詢豐瑞旋轉接頭

內部結構

INTERNAL STRUCTURE

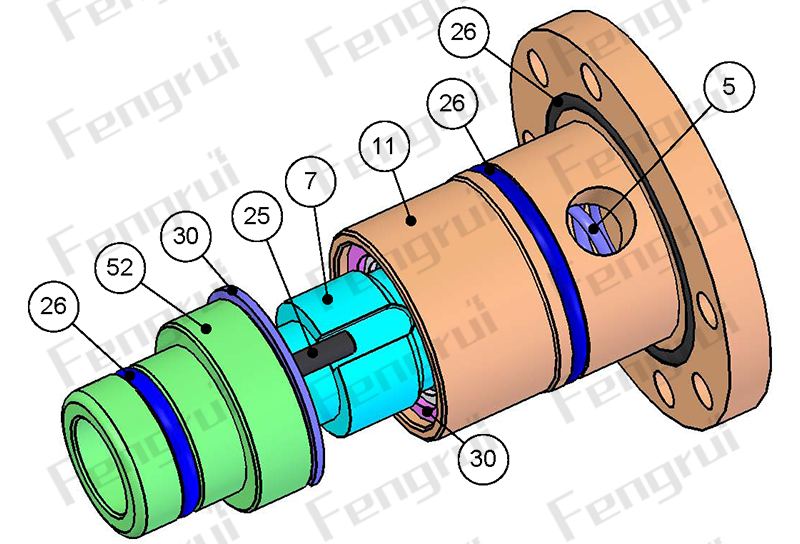

HMDU20型埋入式旋轉接頭零件名稱：

5.彈簧，7.外管（轉軸），11.殼體，25.傳動銷，26.O 形圈，30.孔用擋圈，52.襯套。

產品介紹

Product Description

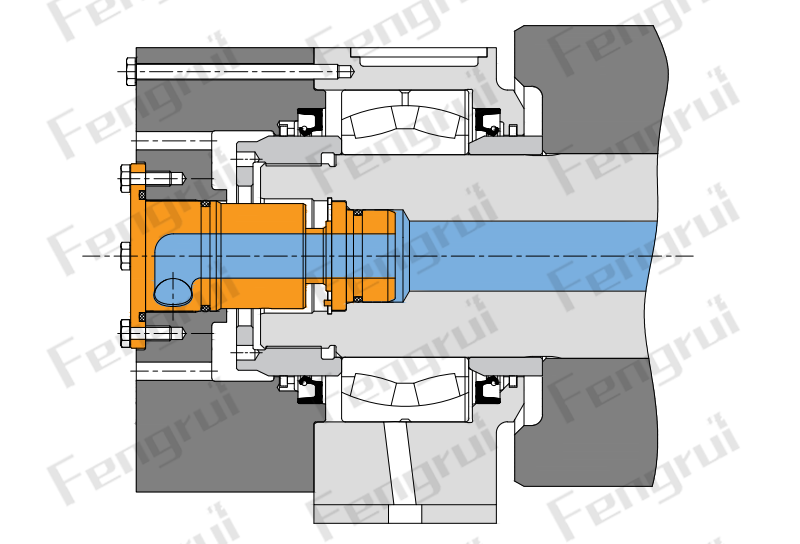

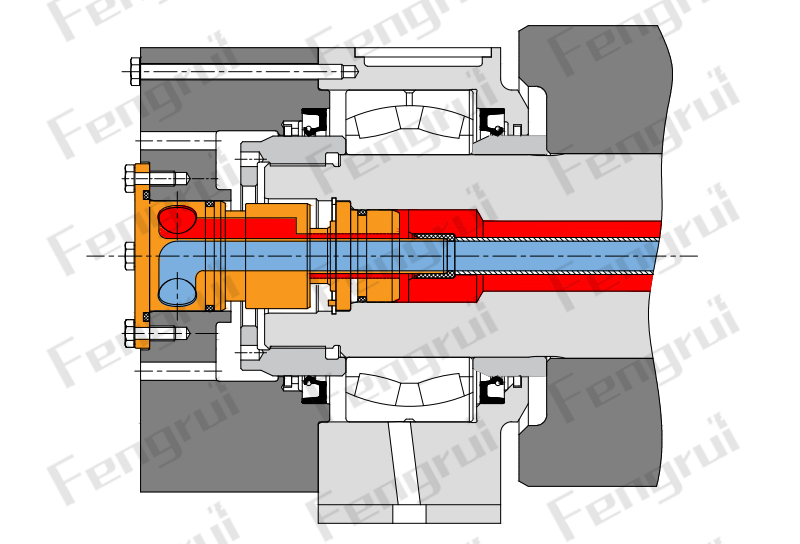

HMDU20系列埋入式旋轉接頭是根據現代鋼鐵冶金扇形鍛、連軋機、連鑄機軋輥特點而設計的，它將接頭形體的絕大部分深入到輯子里面，外面僅露出管道連接彎頭，有利于輥道流與流之間的空間布置。旋轉接頭的密封結構設計，除采用了平衡型密封設計外，還改變了原來軸向串列式為獨特的倒置內藏密封式，這樣，不僅減少了軸向長度，而且使殼體結構成為一體，更利于接頭的拆裝與維護。

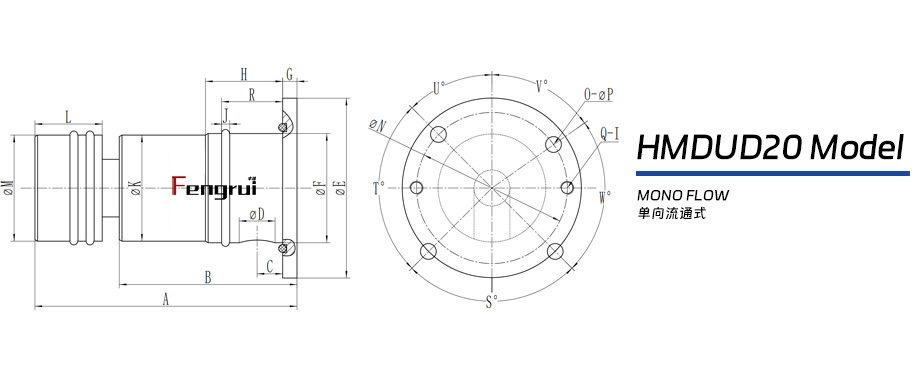

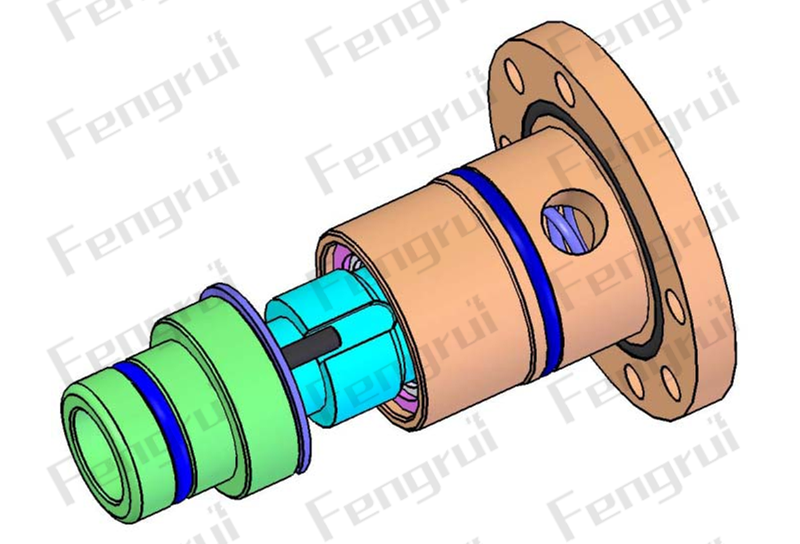

HMDUD20型埋入式旋轉接頭圖紙

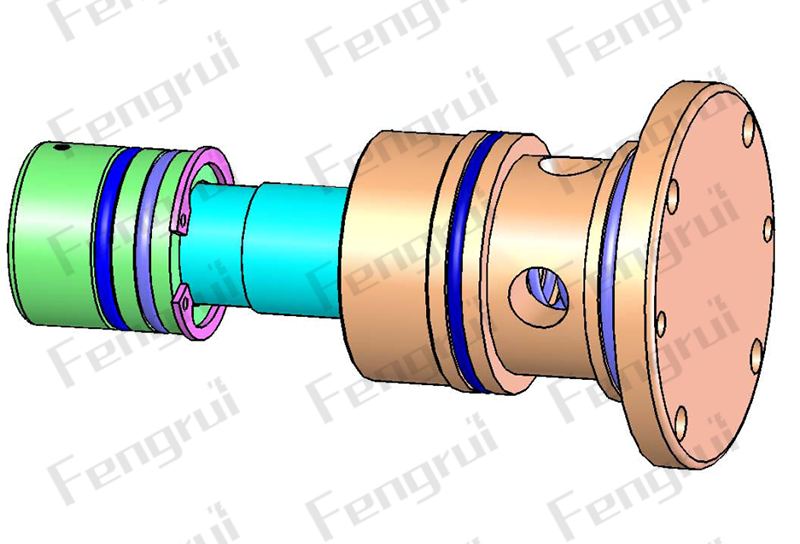

HMDUD20型扇形段埋入式旋轉接頭 - 單向流通式 - 法蘭連接
Model	A	B	C	D	E	F	G	H	R	J	K	L	M	N	O	P	Q	I	S	T	U	V	W
HMDUD20-01	131.5	83	11.5	20	100	60e8	8	36	34	4.8	57	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
HMDUD20-02	142	95	17	20	100	60e8	8	41	34	4.8	58	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
HMDUD20-03	136	95	14.2	20	100	60e8	8	48	34	4.8	58.5	37.5	59h6	84	4	9	2	M8	90	90	45	55	80
注：滑套等相關尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。

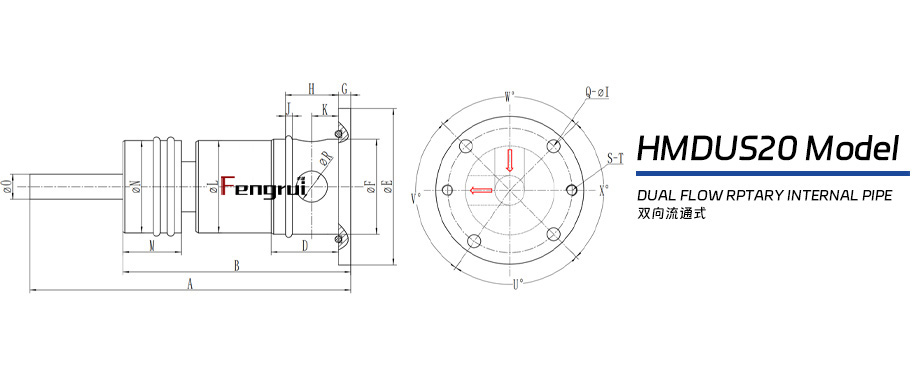

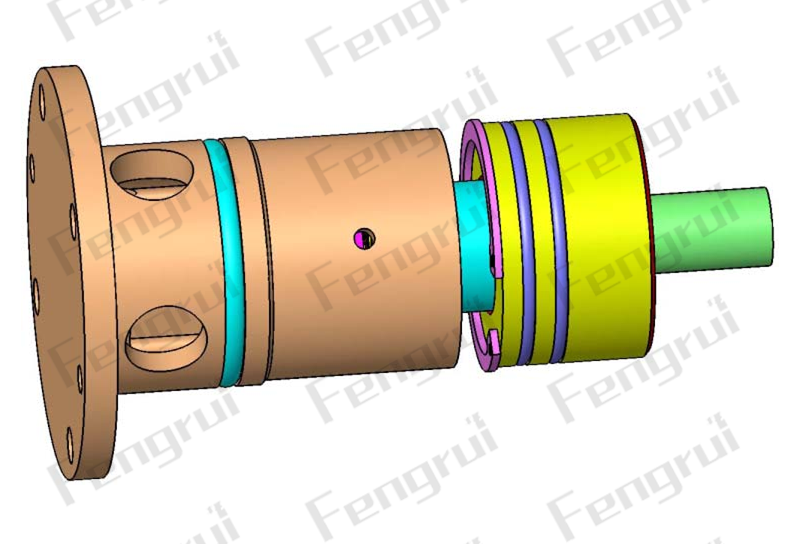

HMDUS20型埋入式旋轉接頭圖紙

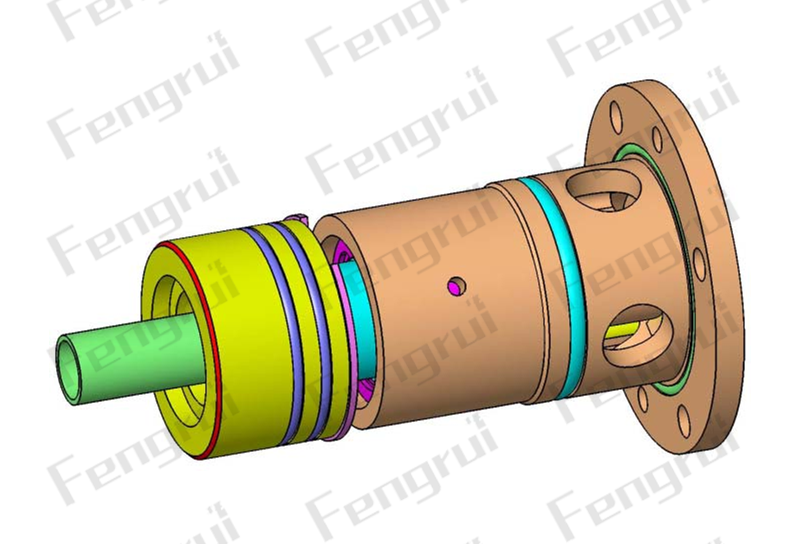

HMDUS20型扇形段埋入式旋轉接頭 - 雙向流通式 - 法蘭連接
Model	A	B	C	D	E	F	G	H	R	J	K	L	M	N	O	P	Q	I	S	T	U	V	W	X
HMDUS20-01	156.5	135.5	87	40	100	60e8	8	34.8	20	4.8	15	57	37.5	59h6	19h9	84	4	M89	2	M8	80	100	90	90
HMDUS20-02	195	135.5	87	41	100	60e8	8	36	20	4.8	17	57	37.5	59h6	19h9	84	4	M89	2	M8	80	100	90	90
注：滑套等相關零配件尺寸可根據拉矯機、連軋機、連鑄機、扇形鍛設備實際安裝尺寸訂制。
