冷卻水旋轉接頭

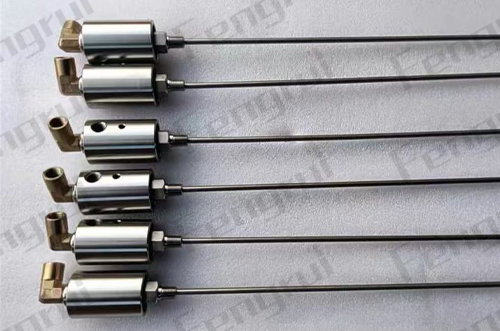

HB型不銹鋼旋轉接頭

發表時間：2026-08-07 | 點擊率：123

產品特點

PRODCUT FEATUREA

專為防銹、耐酸堿腐蝕工況而非標設計制造，單/雙向設計，徑向殼體連接，螺紋或法蘭安裝，自支撐旋轉接頭，低額定扭矩設計，密封端面硬化處理，平衡式機械密封結構，兩只寬大的精密軸承支撐，結構簡單方便現場維修更換，同軸連接方式可減少金屬軟管/膠管的操作應力，可適應高速、高壓、高溫、耐酸堿腐蝕等工況的通用型旋轉接頭，可滿足衛生級食品藥品的設計要求。

可選配項目:

-聚四氟乙烯(PTFE)、鋁合金、銅合金、304、304L、316L材質可選

-日本NSK/瑞典SKF/德國INA/德國FAG等進口軸承

-優尼封(United Seals)德氏封（Dichtomatik）/派克（Parke）等進口密封件

-日本進口631、750材料不銹鋼高溫耐腐蝕彈簧

-食品藥品級可選用304/304L/316L材質和硅膠材質密封

- 可代替進口Deublin(杜博林)、Parke(派克)、GAT(蓋特)、Rotoflux(羅拓福斯)、Duff-Norton(達夫·諾頓)

此款耐腐蝕旋轉接頭是專為特殊工況需求而非標設計

技術參數

PATMETERS

介質水最大使用壓力：	DN	6~50	350 PSI	25 bar
介質液壓油最大使用壓力：		6~50	2175 PSI	130 bar
介質壓縮空氣最大使用壓力：		6~50	200 PSI	14 bar
最大真空度：			2 Hg	7 kPa
最高使用速度（轉子）：
Straighreads:	DN	6~10	3000 RPM	3000 min-1
		15	2500 RPM	2500 min-1
		20~25	1500 RPM	1500 min-1
		32~40	750 RPM	750 min-1
		50	400 RPM	400 min-1

內部結構

INTERNAL STRUCTURE

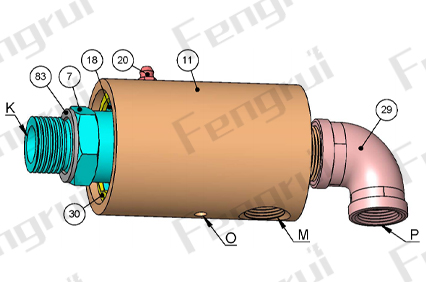

HB型不銹鋼旋轉接頭零件名稱：

7.外管（K）（不銹鋼件），11.殼體（雙通路用銅件,單通路用鋁件），18.軸承，20.黃油嘴，29.彎頭（銅件），30.軸用擋圈，83.密封墊圈。K—外管代號，M—管路接口代號，P—管路接口代號，S—內管接口代號，O—泄露觀察孔代號（主要用于產品測試，觀察旋轉接頭是否泄漏。）。

產品介紹

Product Description

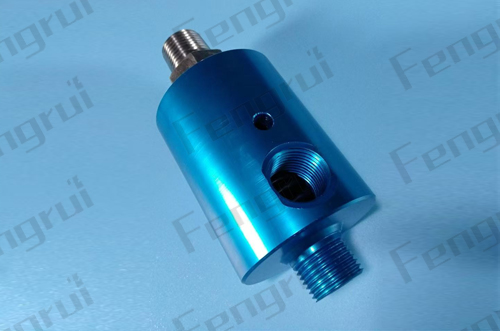

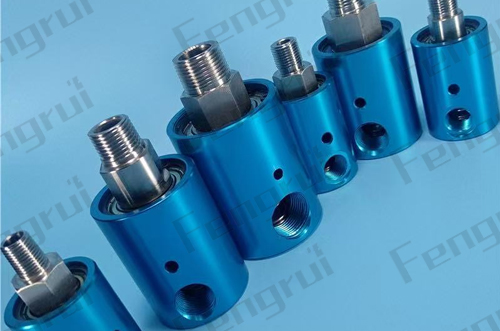

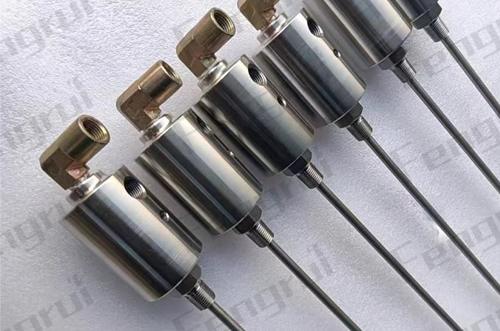

HB型耐腐蝕不銹鋼旋轉接頭，專為含氯離子海水、電鍍酸堿液、化工廢水、脫硫介質、高溫腐蝕流體研發，分為304/316不銹鋼常規款、哈氏合金（C276/C22/B3等）、鎳基合金（Inconel625）高端定制款三大材質梯隊；配套分工況密封體系：EPDM 三元乙丙適配清水食品、FKM 氟橡膠適配海水熱油、FFKM 全氟醚應對濃強酸高溫溶劑。整機摒棄易銹蝕黃銅、鑄鐵結構，主打長效防銹、抗點蝕、抗應力腐蝕；支持單通路、雙通路內外循環結構，適配冷卻、加熱、清洗介質輸送，可直接替換普通銅制旋轉接頭，解決長期腐蝕環境銹穿、卡死、滲漏等痛點。廣泛應用化工、電鍍、海水設備、環保清洗、海洋機械、食品加工等強腐蝕場景，可直接替代傳統鑄鐵、普通銅制旋轉接頭。

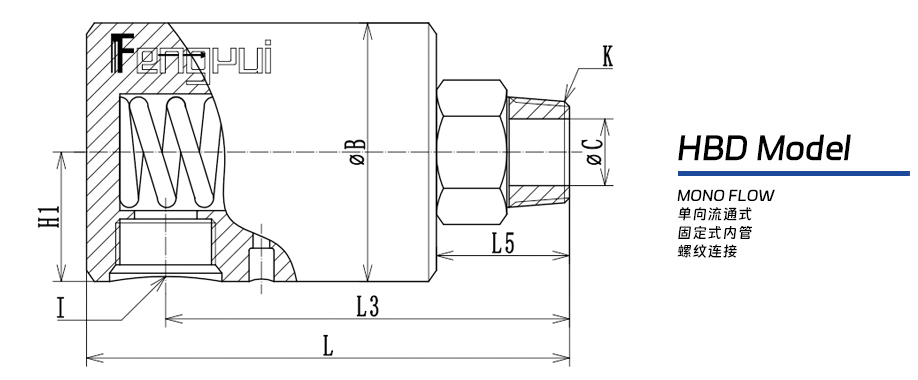

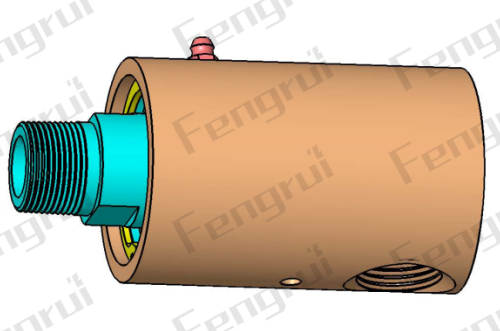

HBD型旋轉接頭單向流通式螺紋連接
DN	Model	K	I	L	L3	L5	H1	B	C
06A	HBD-06A	R?-RH/LH	Rc?	100	86	25	25	φ55	φ5
08A	HBD-08A	R?-RH/LH	Rc?	100	86	25	25	φ55	φ6
10A	HBD-10A	R?-RH/LH	Rc?	105	91	30	25	φ55	φ9
15A	HBD-15A	R?-RH/LH	Rc?	105	91	30	25	φ55	φ12
20A	HBD-20A	R?-RH/LH	Rc?	116	96	32	27	φ62	φ16
25A	HBD-25A	R1-RH/LH	Rc1	126	105	32	32	φ74	φ20
32A	HBD-32A	R1?-RH/LH	Rc1?	156	129	42	38	φ90	φ30
40A	HBD-40A	R1?-RH/LH	Rc1?	162	132	42	41	φ95	φ35
50A	HBD-50A	R2-RH/LH	Rc2	221	183	61	51	φ122	φ48
65A	HBD-65A	R2?-RH/LH	Rc2?	251	206	68	68	φ156	φ62
80A	HBD-80A	R3-RH/LH	Rc3	281	229	80	81	φ158	φ75
90A	HBD-90A	R3?-RH/LH	Rc3	281	229	80	81	φ158	φ78
100A	HBD-100A	R4-RH/LH	Rc4	405	335	90	110	φ220	φ98
此表螺紋標準為BSPT螺紋標準數據，如需NPT、G、BSW、UNC/UNF等其他螺紋標準請咨詢！

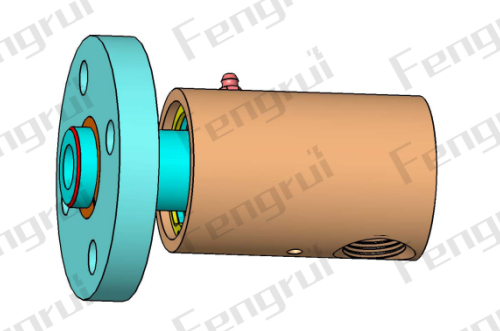

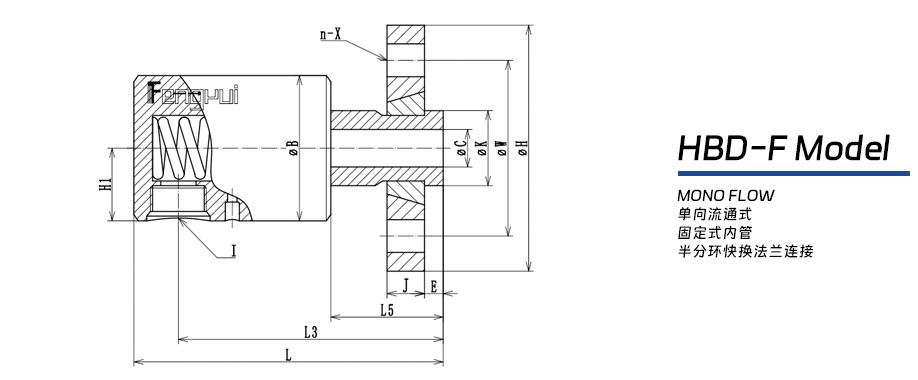

HBD-F型旋轉接頭單向流通式 - 半分環快換法蘭連接
DN	Model	k	I	L	L3	L5	H1	B	C	W	H	J	E	n-X
15A	HBD-F15A	φ26	Rc?	171	104	43	25	φ55	φ12	65	95	14	8	4-φ14
20A	HBD-F20A	φ32	Rc?	188	113	48	28	φ62	φ16	75	105	16	8	4-φ14
25A	HBD-F25A	φ36	Rc?	194	119	49	35	φ74	φ20	85	115	16	10	4-φ14
32A	HBD-F32A	φ46	Rc1?	234	143	56	38	φ90	φ30	100	140	18	12	4-φ18
40A	HBD-F40A	φ52	Rc1?	252	149	59	41	φ95	φ35	110	150	18	12	4-φ18
50A	HBD-F50A	φ60	Rc1?	317	189	67	51	φ122	φ48	125	165	20	15	4-φ18
65A	HBD-F65A	φ75	Rc2	378	215	76	68	φ156	φ60	145	185	20	18	4-φ18
80A	HBD-F80A	φ90	Rc2?	422	239	90	81	φ158	φ75	160	200	20	18	8-φ18
90A	HBD-F90A	φ100	Rc2?	422	239	90	81	φ158	φ78	150	175	15	20	6-φ14
此表為半分環式快換法蘭數據，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法蘭標準請咨詢

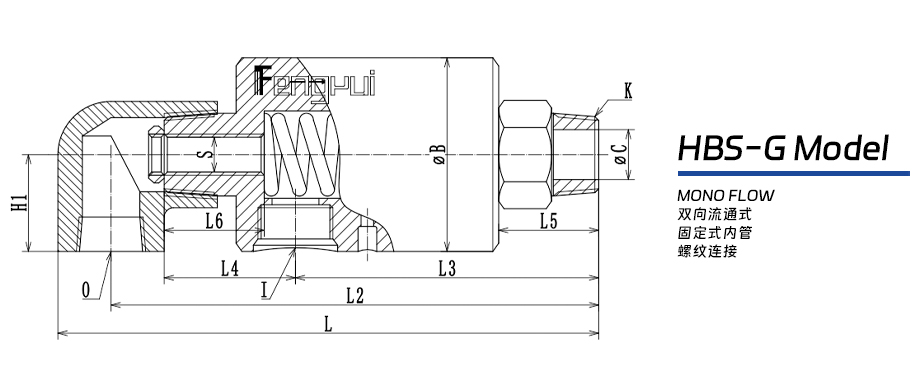

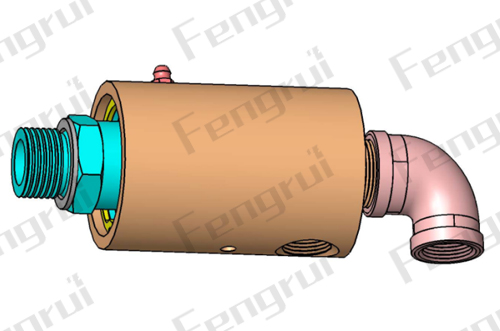

HBS-G型旋轉接頭雙向流通內管固定式螺紋連接
DN	Model	k	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C
15A	HBS-G15-6-RH/LH	R?	Rc?	Rc?	G?-RH/LH	158	143	91	35	30	28	28	φ55	φ12
20A	HBS-G20-8-RH/LH	R?	Rc?	Rc?	G?-RH/LH	172	158	97	37	32	31	31	φ62	φ16
25A	HBS-G25-10-RH/LH	R1	Rc?	Rc?	G?-RH/LH	177	162	102	45	32	33	33	φ74	φ20
32A	HBS-G32-15-RH/LH	R1?	Rc1?	Rc?	G?-RH/LH	220	203	129	53	42	35	35	φ90	φ30
40A	HBS-G40-20-RH/LH	R1?	Rc1?	Rc?	G?-RH/LH	235	218	132	55	42	38	38	φ95	φ35
50A	HBS-G50-25-RH/LH	R2	Rc1?	Rc1	G1-RH/LH	311	290	183	70	61	44	44	φ122	φ48
65A	HBS-G65-32-RH/LH	R2?	Rc2	Rc1?	G1?-RH/LH	370	345	207	82	68	52	52	φ156	φ60
80A	HBS-G80-50-RH/LH	R3	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ75
90A	HBS-G90-50-RH/LH	R3?	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ78
此表螺紋標準為BSPT螺紋標準數據，如需NPT、G、BSW、UNC/UNF等其他螺紋標準請咨詢！

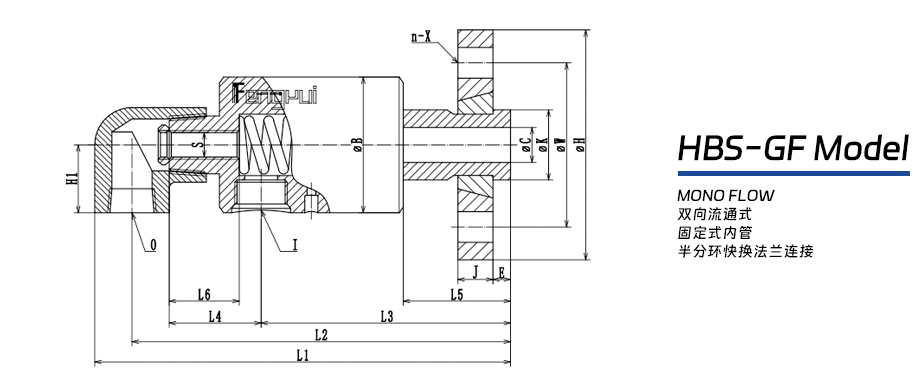

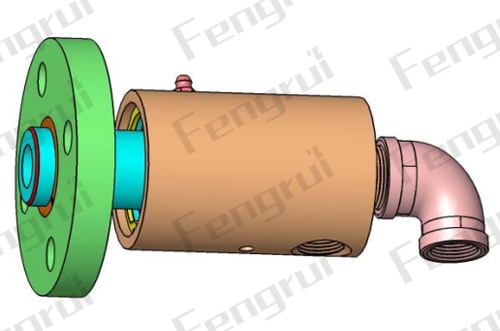

HBS-GF型旋轉接頭雙向流通內管固定式半分環快換法蘭連接
DN	Model	K	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C	W	H	J	E	n-X
15A	HBS-GF15-6-RH/LH	φ25	Rc?	Rc?	G?-RH/LH	158	143	91	35	30	28	28	φ55	φ12	65	95	14	8	4-φ14
20A	HBS-GF20-8-RH/LH	φ30	Rc?	Rc?	G?-RH/LH	172	158	97	37	32	31	31	φ62	φ16	75	105	16	8	4-φ14
25A	HBS-GF25-10-RH/LH	φ35	Rc?	Rc?	G?-RH/LH	177	162	102	45	32	33	33	φ74	φ20	85	115	16	10	4-φ14
32A	HBS-GF32-15-RH/LH	φ45	Rc1?	Rc?	G?-RH/LH	220	203	129	53	42	35	35	φ90	φ30	100	140	18	12	4-φ18
40A	HBS-GF40-20-RH/LH	φ50	Rc1?	Rc?	G?-RH/LH	235	218	132	55	42	38	38	φ95	φ35	110	150	18	12	4-φ18
50A	HBS-GF50-25-RH/LH	φ60	Rc1?	Rc1	G1-RH/LH	311	290	183	70	61	44	44	φ122	φ48	125	165	20	15	4-φ18
65A	HBS-GF65-32-RH/LH	φ75	Rc2	Rc1?	G1?-RH/LH	370	345	207	82	68	52	52	φ156	φ60	145	185	20	18	4-φ18
80A	HBS-GF80-50-RH/LH	φ90	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ75	160	200	20	18	8-φ18
90A	HBS-GF90-50-RH/LH	φ100	Rc2?	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ78	150	175	15	20	6-φ14
此表為半分環式快換法蘭數據，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法蘭標準請咨詢!

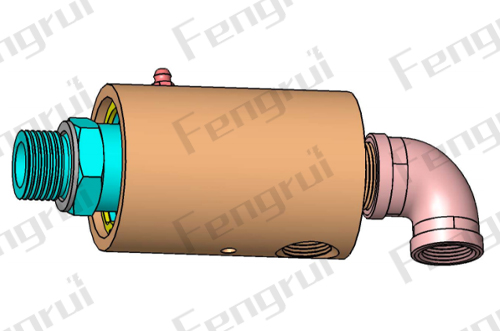

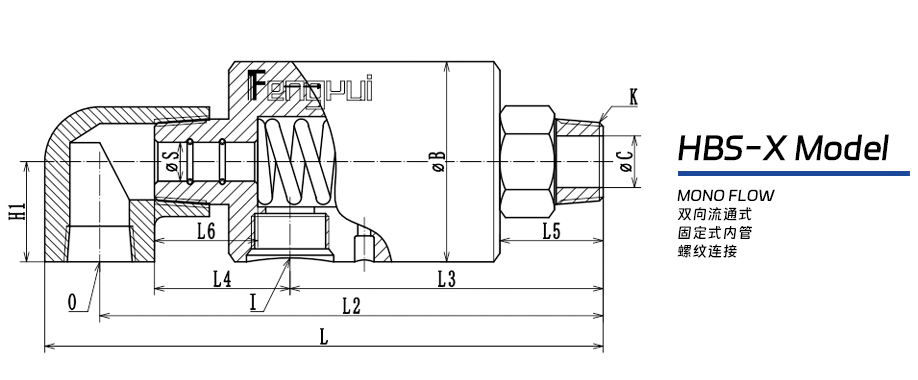

HBS-X型旋轉接頭雙向流通內管旋轉式螺紋連接
DN	Model	k	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C
15A	HBS-X15-6-RH/LH	R?	Rc?	Rc?	φ10	158	143	91	35	30	28	28	φ55	φ12
20A	HBS-X20-8-RH/LH	R?	Rc?	Rc?	φ12	172	158	97	37	32	31	31	φ62	φ16
25A	HBS-X25-10-RH/LH	R1	Rc?	Rc?	φ16	177	162	102	45	32	33	33	φ74	φ20
32A	HBS-X32-15-RH/LH	R1?	Rc1?	Rc?	φ20	220	203	129	53	42	35	35	φ90	φ30
40A	HBS-X40-20-RH/LH	R1?	Rc1?	Rc?	φ25	235	218	132	55	42	38	38	φ95	φ35
50A	HBS-X50-25-RH/LH	R2	Rc1?	Rc1	φ32	311	290	183	70	61	44	44	φ122	φ48
65A	HBS-X65-32-RH/LH	R2?	Rc2	Rc1?	φ40	370	345	207	82	68	52	52	φ156	φ60
80A	HBS-X80-50-RH/LH	R3	Rc2?	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ75
90A	HBS-X90-50-RH/LH	R3?	Rc2?	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ78
此表螺紋標準為BSPT螺紋標準數據，如需NPT、G、BSW、UNC/UNF等其他螺紋標準請咨詢！

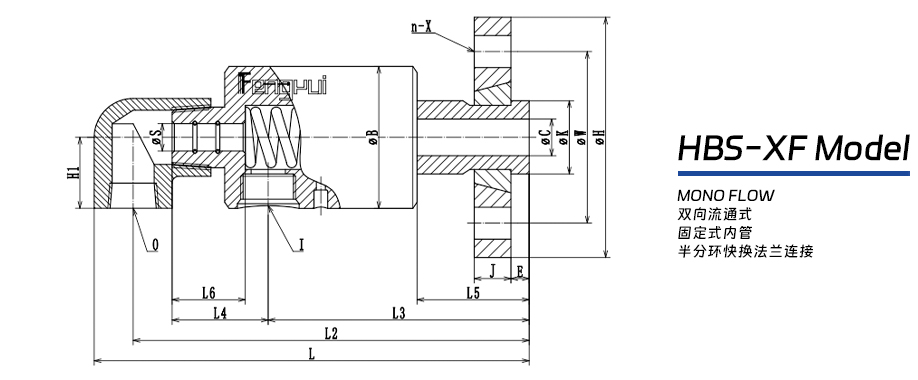

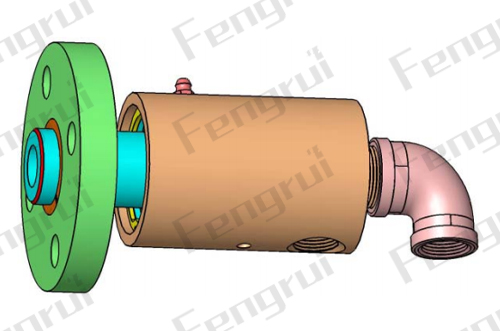

HBS-XF型旋轉接頭雙向流通內管旋轉式半分環快換法蘭連接
DN	Model	K	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C	W	H	J	E	n-X
15A	HBS-XF15-6-RH/LH	φ25	Rc?	Rc?	φ10	158	143	91	35	30	28	28	φ55	φ12	65	95	14	8	4-φ14
20A	HBS-XF20-8-RH/LH	φ30	Rc?	Rc?	φ12	172	158	97	37	32	31	31	φ62	φ16	75	105	16	8	4-φ14
25A	HBS-XF25-10-RH/LH	φ35	Rc?	Rc?	φ16	177	162	102	45	32	33	33	φ74	φ20	85	115	16	10	4-φ14
32A	HBS-XF32-15-RH/LH	φ45	Rc1?	Rc?	φ20	220	203	129	53	42	35	35	φ90	φ30	100	140	18	12	4-φ18
40A	HBS-XF40-20-RH/LH	φ50	Rc1?	Rc?	φ25	235	218	132	55	42	38	38	φ95	φ35	110	150	18	12	4-φ18
50A	HBS-XF50-25-RH/LH	φ60	Rc1?	Rc1	φ32	311	290	183	70	61	44	44	φ122	φ48	125	165	20	15	4-φ18
65A	HBS-XF65-32-RH/LH	φ75	Rc2	Rc1?	φ40	370	345	207	82	68	52	52	φ156	φ60	145	185	20	18	4-φ18
80A	HBS-XF80-50-RH/LH	φ90	Rc2?	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ75	160	200	20	18	8-φ18
90A	HBS-XF90-50-RH/LH	φ100	Rc2?	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ78	150	175	15	20	8-φ18
此表為半分環式快換法蘭數據，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法蘭標準請咨詢
