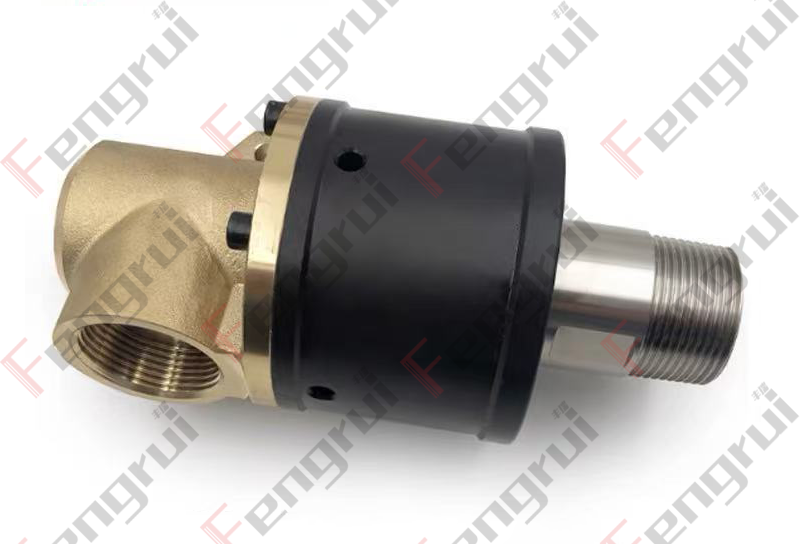

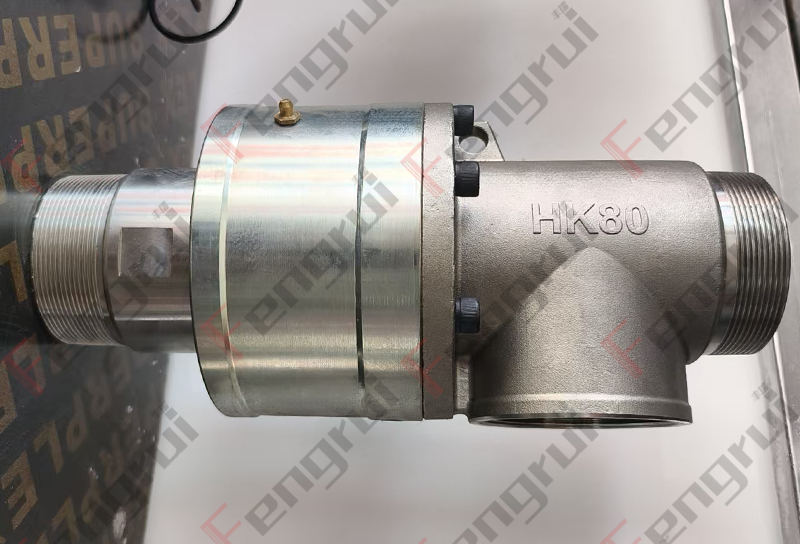

HK型冷卻水旋轉接頭

發表時間：2026-08-08 | 點擊率：87

產品特點

PRODCUT FEATUREA

由雙高精度免維護軸承支撐，穩定性高。

進口密封件，延長使用壽命；

經過特殊處理的不銹鋼轉子具有良好的耐用性;

殼體可由鋁合金、不銹鋼或黃銅制作;

獨特的排泄孔回流設計.防止泄漏至外部影響環境;

可根據客戶工況訂制專用產品;

可選配項目:

日本631不銹鋼高溫補償彈簧

美國步高高密度浸銻碳石墨密封環

304/316L不銹鋼耐腐蝕材質配件及附件

多種螺紋及法蘭規格標準選擇

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質：	最大壓力	溫度	轉速
水	3.0MPa	-30~+100℃	1000RPM
空氣	1.0MPa	-30~+120℃	800RPM
蒸汽	3.0MPa	+120℃	500RPM
旋轉接頭最高使用參數不能同時使用，流通其他介質請與滕州豐瑞技術部聯系。

內部結構

INTERNAL STRUCTURE

HK型冷卻水旋轉接頭零件名稱：

產品介紹

Product Description

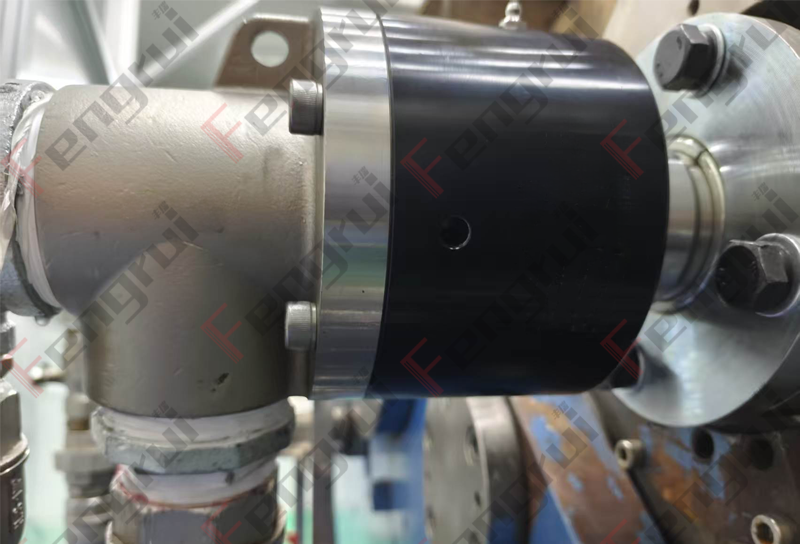

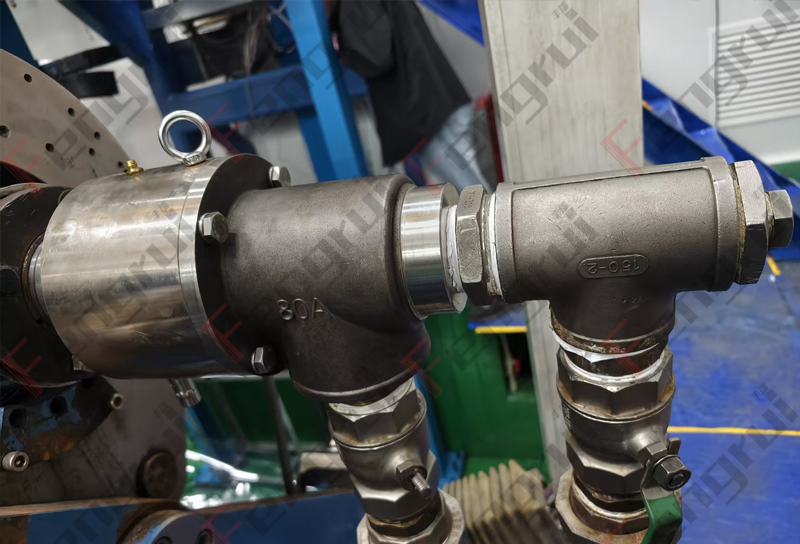

HK型冷卻水旋轉接頭為全新升級精密旋轉接頭，全面摒棄傳統鑄件工藝，采用鍛造一體成型殼體，大幅提升結構強度與密封性；殼體、轉軸、三通分流件多材質模塊化可選，適配水、蒸汽、壓縮空氣、真空等多介質工況，廣泛應用于造紙烘干輥、塑料壓延輥、橡膠硫化設備、化工反應釜回轉管路、印刷機械水冷輥、暖通導熱油循環設備。等旋轉流體輸送場景。產品搭載雙精密進口深溝球軸承支撐 + 平衡式機械密封核心結構，運行穩定、耐磨耐用，兼顧低壓冷卻與中壓蒸汽工況，是傳統鑄造旋轉接頭的換代優選機型。

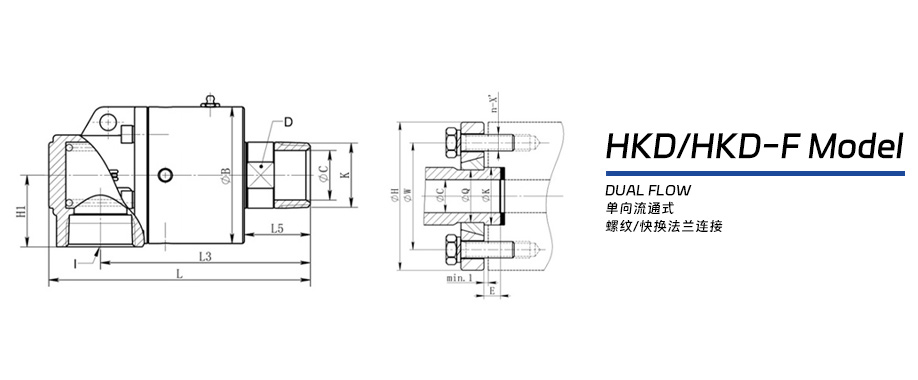

HKD型開煉機旋轉接頭圖紙

HKD/HKD-F型單向流通式旋轉接頭詳細參數
DN	訂貨號 Order-No.	K	I	L	L3	L5	H1	B	C	D
10A	HKD010A	R3/8”-RH	Rc3/8”	125	108	29	30	59	8	21
10A	HKD-F010A	20	Rc3/8”	135	118	39	30	59	8	/
15A	HKD015A	R1/2”-RH	Rc1/2”	125	108	29	30	59	12	21
15A	HKD-F015A	25	Rc1/2”	135	118	39	30	59	12	/
20A	HKD020A	R3/4”-RH	Rc3/4”	136	115	32	35	64	17	24
20A	HKD-F020A	30	Rc3/4”	151	130	47	35	64	17	/
25A	HKD025A	R1”-RH	R1”	151	126	33	40	74	20	30
25A	HKD-F025A	35	R1”	166	141	48	40	74	20	/
32A	HKD032A	R1-1/4”-RH	Rc1-1/4”	177	145	42	50	93	30	38
32A	HKD-F032A	45	Rc1-1/4”	192	160	57	50	93	30	/
40A	HKD040A	R1-1/2”-RH	Rc1-1/2”	187	152	40	52	98	35	44
40A	HKD-F040A	50	Rc1-1/2”	202	167	55	52	98	35	/
50A	HKD050A	R2-RH	Rc2”	238	191	60	65	124	45	55
50A	HKD-F050A	60	Rc2”	241	194	63	65	124	45	/
65A	HKD065A	R2-1/2”-RH	Rc2-1/2”	403	359	70	69	156	60	75
65A	HKD-F065A	75	Rc2-1/2”	408	364	75	69	156	60	/
80A	HKD080A	R3”-RH	DN80PN16	510	410	82	164	185	75	85
80A	HKD-F080A	90	DN80PN16	510	410	82	164	185	75	/
90A	HKD-F090A	100	DN80PN16	509.5	409.5	84	164	202	82	/
100A	HKD-F100A	115	DN100PN16	532	422	85	154	210	95	/
125A	HKD-F125A	150	DN125PN16	605	480	101	182	255	125	/
150A	HKD-F150A	175	DN150PN16	687	545	109	207	285	150	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

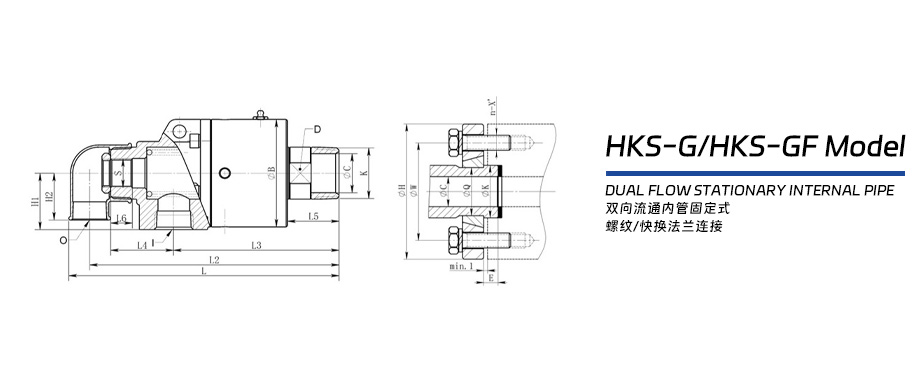

HKS-G型擠出機旋轉接頭圖紙

HKS-G/HKS-GF雙向流通內管固定式旋轉接頭詳細參數
DN	訂貨號 Order-No.	K	I	O	S	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
15A	HKS-G015A	R1/2”-RH	Rc1/2”	Rc1/2”	G1/8”-RH	171	156	108	37	29	15	30	27	59	12	21
20A	HKS-G020A	R3/4”-RH	RC1/2”	Rc1/2”	G1/4”-RH	182	167	115	39	22	15	35	30	64	17	24
20A	HKS-GF050A	30	RC1/2”	Rc1/2”	G1/4”-RH	197	182	130	39	47	15	35	30	64	17	/
25A	HKS-G025A	Rc1”-RH	Rc1/2”	Rc1/2”	G3/8”-RH	204	187	126	46	33	18	40	35	74	20	30
25A	HKS-GF025A	35	Rc1/2”	Rc1/2”	G3/8”-RH	219	202	141	46	48	18	40	35	74	20	/
32A	HKS-G032A	R1-1/4”-RH	R1”	Rc1”	G1/2”-RH	240	220	145	55	42	22	50	42	93	30	38
32A	HKS-GF032A	45	R1”	Rc1”	G1/2”-RH	255	235	160	55	57	22	50	42	93	30	/
40A	HKS-G040A	R1-1/2”-RH	R1”	Rc1”	G3/4”-RH	250	231	152	57	40	25	52	45	98	35	44
40A	HKS-GF040A	50	R1”	Rc1”	G3/4”-RH	265	246	167	57	55	25	52	45	98	35	/
50A	HKS-G050A	R2”-RH	R1-1/4”	Rc1-1/4”	G1”-RH	312	288	191	73	60	25	65	54	124	45	55
50A	HKS-GF050A	60	R1-1/4”	Rc1-1/4”	G1”-RH	315	291	194	73	63	25	65	54	124	45	/
65A	HKS-G065A	R2-1/2”-RH	R1-1/2”	Rc1-1/2”	G1-1/4”-RH	374	345	235	80	70	30	75	62	156	60	75
65A	HS-GF065A-032A.00	75	R1-1/2”	Rc1-1/2”	G1-1/4”-RH	349	322	213	80	75	30	75	62	156	60	/
80A	HKS-GF080A	90	DN40PN16			566	491	307	81	82	32	135	135	185	75	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！

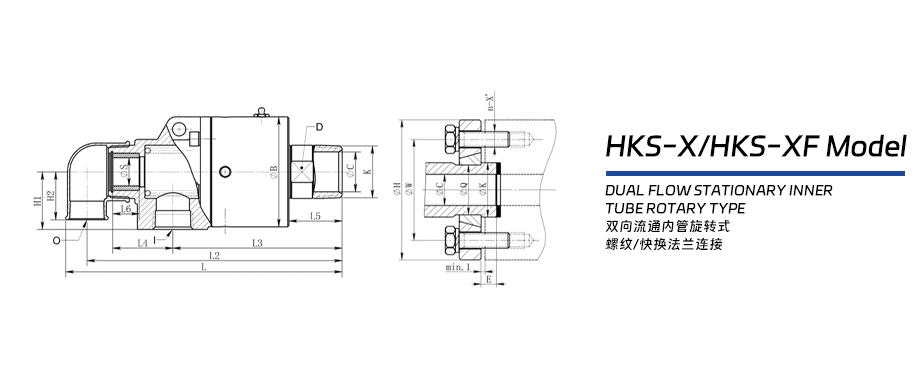

HKS-X型冷卻輥旋轉接頭圖紙

HKS-X/HKS-XF型雙向流通內管旋轉式旋轉接頭詳細參數
DN	訂貨號 Order-No.	K	I	O	S(h9/E8)	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
20A	HKS-X020A	R3/4”-RH	Rc1/2”	R1/2”	12	182	167	115	35	32	20	35	30	64	17	24
20A	HKS-XF050A	30	Rc1/2”	R1/2”	12	197	182	130	35	47	20	35	30	64	17	/
25A	HKS-X025A	Rc1”-RH	Rc1/2”	R1/2”	16	204	187	126	38	33	20	40	35	74	20	30
25A	HKS-XF025A	35	Rc1/2”	R1/2”	16	219	202	141	38	48	20	40	35	74	20	/
32A	HKS-X032A	R1-1/4”-RH	R1”	Rc1”	20	240	220	145	48	42	25	50	42	93	30	38
32A	HKS-XF032A	45	R1”	Rc1”	20	255	235	160	48	57	25	50	42	93	30	/
40A	HKS-X040A	R1-1/2”-RH	R1”	Rc1”	25	250	231	152	50	40	25	52	45	98	35	44
40A	HKS-XF040A	50	R1”	Rc1”	25	265	246	167	50	55	25	52	45	98	35	/
50A	HKS-X050A	R2”-RH	R1-1/4”	Rc1-1/4”	32	312	288	191	68	60	30	65	54	124	45	55
50A	HKS-XF050A	60	R1-1/4”	Rc1-1/4”	32	315	291	194	68	63	30	65	54	124	45	/
65A	HKS-X065A	R2-1/2”-RH	R1-1/2”	Rc1-1/2”	40	374	345	235	74	70	32	75	62	156	60	75
65A	HKS-XF065A	75	R1-1/2”	Rc1-1/2”	40	379	350	240	74	75	32	75	62	156	60	/
80A	HKS-XF080A	90	DN40PN16		46	566	491	307	71	82	40	135	135	185	75	/
90A	HKS-XF090A	100	DN50PN16		58	634	552	337	82	84	40	150	150	202	82	/
100A	HKS-XF100A	115	DN65PN16		72	685	592	350	83	85	40	170	170	210	95	/
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！
