液壓旋轉接頭

JL系列高壓液壓旋轉接頭

發表時間：2026-08-08 | 點擊率：100

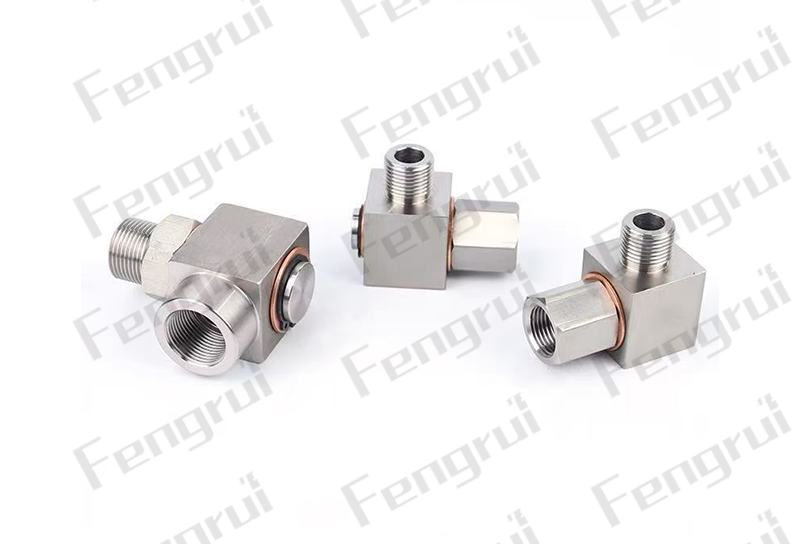

產品特點

PRODCUT FEATUREA

三重防塵 + 密封 + 擋圈結構，20.5MPa 高壓防漏油防塵

碳鋼鍛打殼體鍍鋅防銹，耐 - 30~100℃寬溫液壓工況

精密研磨回轉副，10r/min 低速順滑 360° 自由旋轉

標準通用螺紋，無損替代進口 JL 原裝接頭

一體式鍛壓結構抗沖擊，適配工程機械、機床重載油路

現貨供應，維保周期長，降低設備運維成本

可訂制304/316L不銹鋼材質

完美代替日本普利司通（BRIDGESTONE）JL/JR系列旋轉接頭

技術參數

PATMETERS

介質水最大使用壓力：	DN	145 PSI	10 bar
介質液壓油最大使用壓力：		3000 PSI	207 bar
最高使用速度（轉子）：
	DN	250 RPM	250 min-1
最高使用溫度：	120℃	＞120℃ 請咨詢創啟旋轉接頭

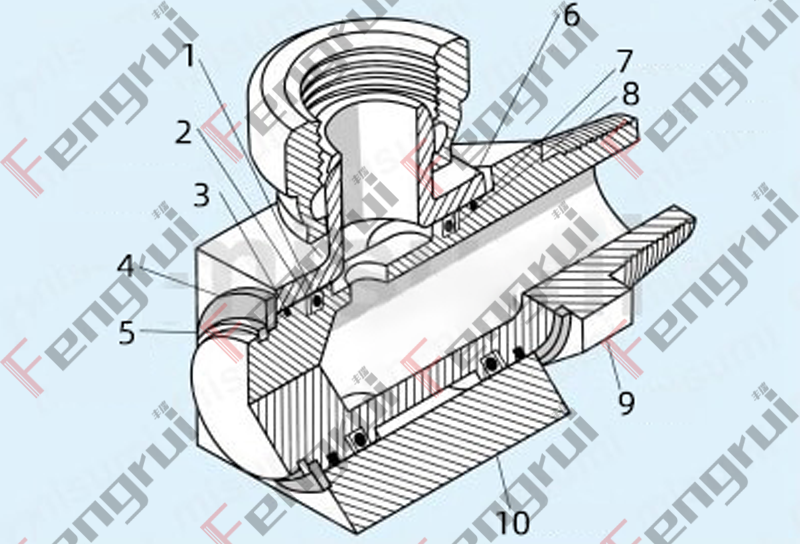

內部結構

INTERNAL STRUCTURE

JL系列高壓液壓旋轉接頭零件名稱：

1.O型圈； 2.支撐環； 3.防塵密封；
4.紫銅平墊； 5.卡簧； 6.O型圈；
7.防塵密封； 8.支撐環， 9.旋轉軸；
10.殼體

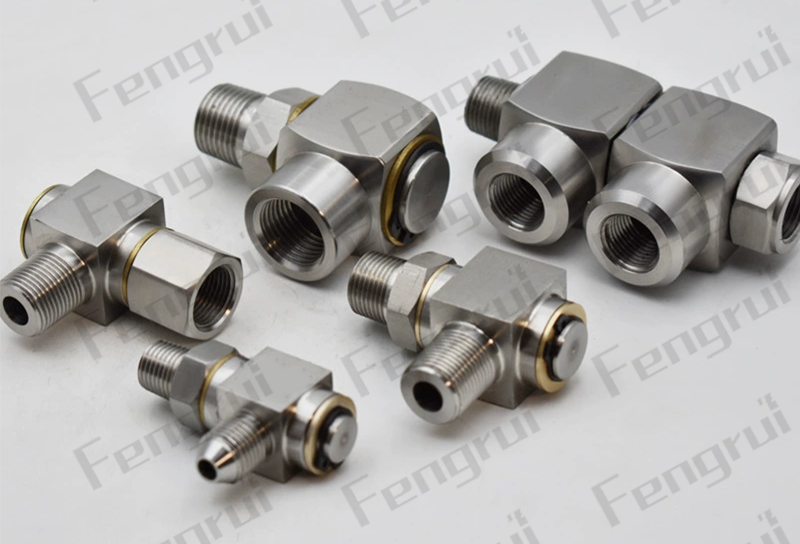

產品介紹

Product Description

一、三重復合密封結構，高壓長效防滲漏

三層密封防護組件，內置防塵密封圈 + NBR 耐油 O 型主密封圈 + 聚四氟支撐擋圈。外側防塵圈阻擋泥水、切削粉塵、雜質進入摩擦副；中間 O 圈承擔高壓密封；高壓擋圈限制 O 圈形變，杜絕 20.5MPa 高壓下密封圈擠入間隙漏油。

雙側全密封布局，兩端均配置完整密封套件，正反轉、持續低速回轉無滴漏，大幅降低設備漏油故障頻次。

搭配止動環、平墊圈限位固定密封組件，長期震動工況下密封件不會移位松脫。

二、高強度承壓本體，適配重載液壓工況

殼體與轉軸采用 45# 碳鋼一體鍛打成型，整體鍍鋅鈍化防銹，耐壓額定 20.5MPa（2973PSI），極限破壞壓力高達 82MPa，遠超常規液壓設備需求，工程機械、機床重載油壓穩定不脹裂。

適配介質：礦物液壓油，耐溫區間 - 30℃~100℃，高低溫環境密封性能不衰減，冬夏戶外設備均可穩定使用。

三、低摩擦回轉副，低速轉動順滑無卡頓

精密研磨轉軸摩擦配合面，專為≤10r/min 低速工況設計，回轉阻力小、轉動輕盈，無卡滯、無異響。

360° 自由回轉，徹底消除液壓軟管扭轉、拉扯、扭曲爆管問題，保護高壓油管，延長管路使用壽命。

適配工程機械、數控車床、液壓測試臺、自動化液壓產線等絕大多數低速高壓油路場景，通用性強。

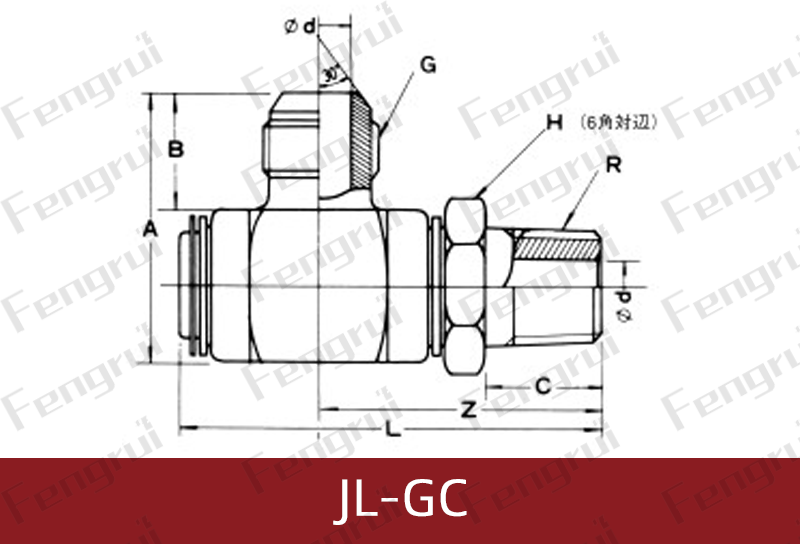

JL-GC高壓液壓旋轉接頭

JL-GC型高壓液壓旋轉接頭規格參數
規格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	3/4	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

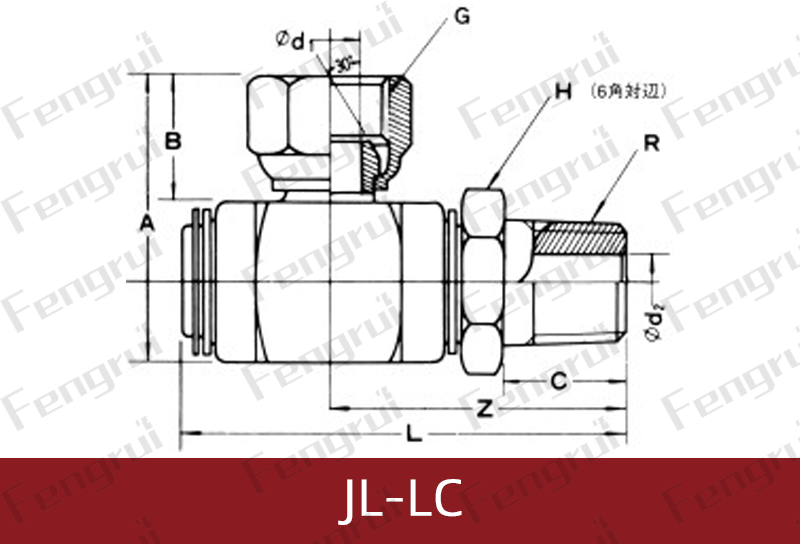

JL-LC高壓液壓旋轉接頭

JL-LC高壓液壓旋轉接頭規格參數表
規格	R-G	L	A	B	d1	d2	C	H	Z	重量（g）
04	1/4	54	39	20	5	5	13	19	36	120
06	3/8	62	42	20	8	8	16	22	42	170
08	1/2	73	49	22	10	11	19	27	50	290
12	3/4	88	62	26	16	16	21	36	59	605
16	1	97	70	29	20	21	23	41	65	825
20	1-1/4	111	82	34	25	28	25	50	73	1345
24	1-1/2	126	94	36	31	34	27	55	82	1945
32	2	144	108	38	43	43.5	30	70	95	3045

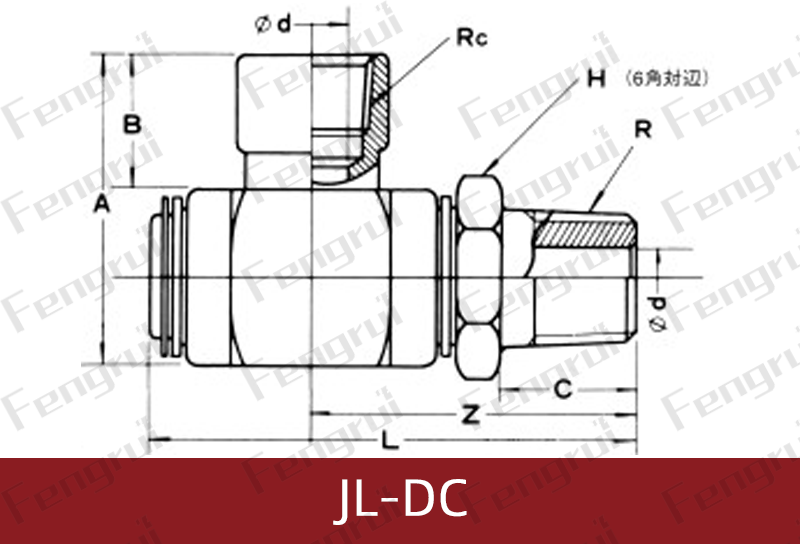

JL-DC液壓高壓旋轉接頭

JL-DC高壓液壓旋轉接頭規格參數表
規格	Rc-R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	36	17	5	13	19	36	115
06	3/8	62	42	20	8	16	22	42	165
08	1/2	73	50	23	11	19	27	50	290
12	3/4	88	63	27	16	21	36	59	615
16	1	97	70	29	21	23	41	65	830
20	1-1/4	111	81	31	28	25	50	73	1320
24	1-1/2	126	93	33	34	27	55	82	1990
32	2	144	106	36	43.5	30	70	95	3035

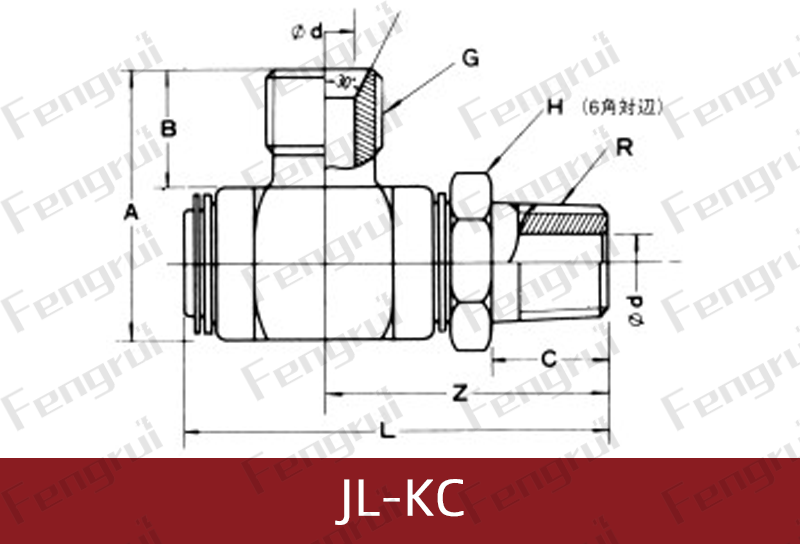

JL-KC高壓液壓旋轉接頭圖紙

JL-KC高壓液壓旋轉接頭規格參數表
規格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	290
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

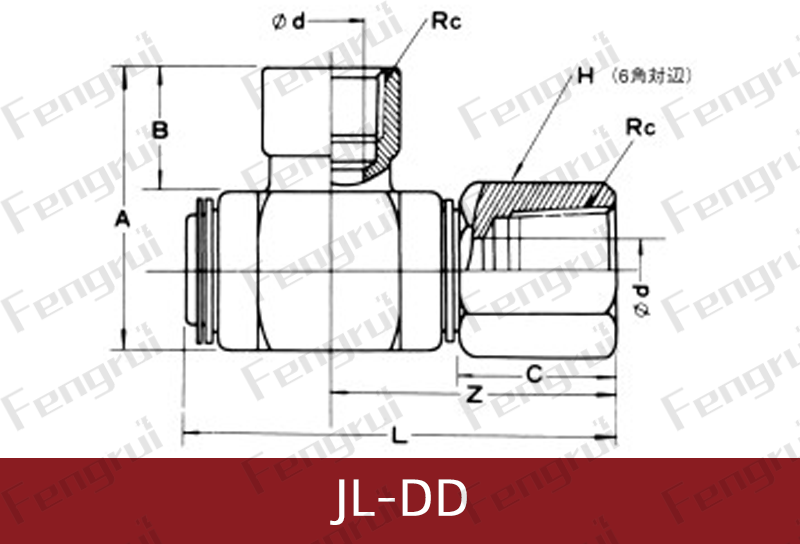

JL-DD液壓旋轉接頭圖紙

JL-DD高壓液壓旋轉接頭規格參數表
規格	Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	36	17	5	16	19	31	115
06	3/8	56	42	20	8	19	22	36	165
08	1/2	66	50	23	11	22	27	43	270
12	3/4	80	63	27	16	25	36	51	610
16	1	89	70	29	21	28	41	57	795
20	1-1/4	102	81	31	28	30	50	64	1300
24	1-1/2	116	93	33	34	32	55	72	1950
32	2	129	106	36	43.5	35	70	80	2780

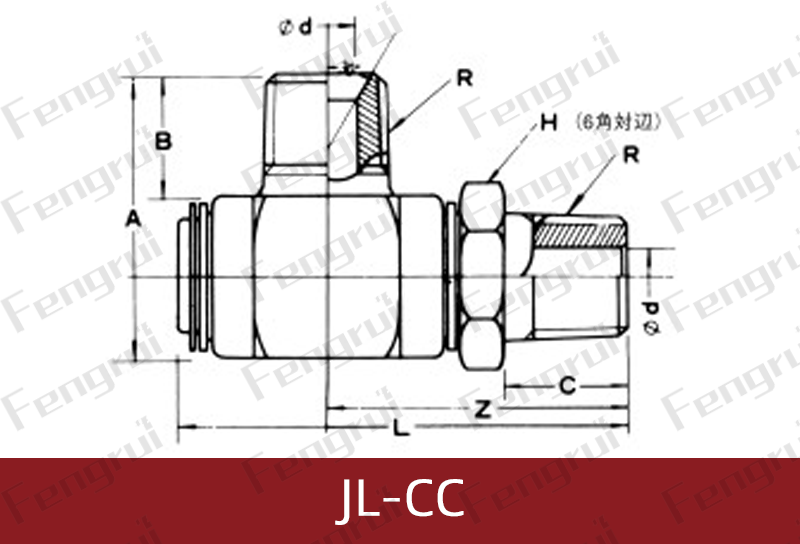

JL-CC高壓旋轉接頭圖紙

JL-CC高壓液壓旋轉接頭規格參數表
規格	R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

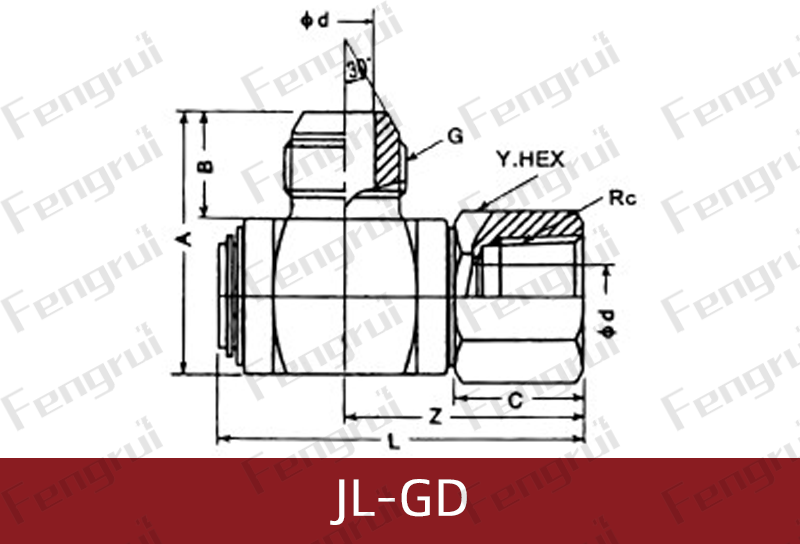

JL-GD高壓液壓旋轉接頭圖紙

JL-GD高壓液壓旋轉接頭規格參數表
規格	G-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

JL-CD高壓液壓旋轉接頭圖紙

JL-CD高壓液壓旋轉接頭規格參數表
規格	R-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

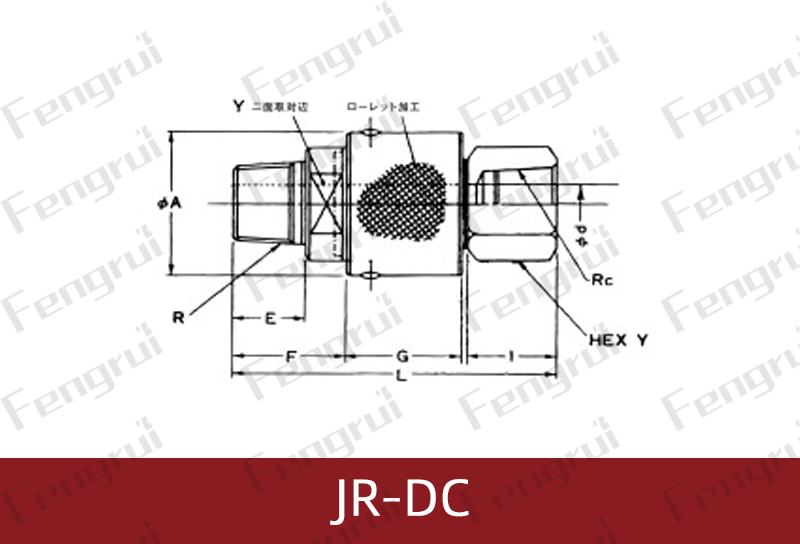

JR-DC高壓液壓旋轉接頭圖紙

JR-DC高壓液壓旋轉接頭規格參數表
規格	Rc-R	L	A	d	E	F	G	I	Y	重量（g）
04	1/4	67	32	5	13	22	27	17	19	200
06	3/8	74	35	8	16	26	28	20	22	275
08	1/2	84	38	10	19	30	30	23	27	370
12	3/4	96	52	16	21	33	34	27	36	765
16	1	102	58	20.	23	36	36	29	41	975
