四路獨立介質通道，通道間隔離泄油結構，杜絕介質互竄污染
殼體多材質可選：鋁合金、銅合金、304/316L 不銹鋼
轉子材質可選：碳鋼、工具鋼、304/316L 不銹鋼，適配腐蝕工況
食品、化工防腐等級全套配件可按需選配
硬格密封 + 彈性密封組合結構，耐磨耐用
標配 NSK/SKF 進口精密軸承，旋轉順滑低磨損
標準四通路，可定制五通路多介質旋轉接頭
可完全替代 DEUBLIN（杜博林）同系列旋轉接頭
耐溫上限 120℃，寬溫域適配冷熱介質工況
| 介質 空氣 最大使用壓力： | 145 PSI | 10 bar | ||
| 介質 液壓油（高轉速） 最大使用壓力： | 870 PSI | 60 bar | ||
| 介質 液壓油（低轉速） 最大使用壓力： | 3626 PSI | 250 bar | ||
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| 250 RPM | 250 min-1 | |||
| 介質通道最大流量 | 1379 series | 14 GPM | 53 I/min-1 | |
| 40-50 | 300 RPM | 300 min-1 | ||
| 最高使用溫度： | 100℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||
1379 系列四通路旋轉接頭是豐瑞機械對標進口多通路旋轉接頭自主研發的復合型流體回轉輸送部件，專為同時輸送多種不同介質的旋轉設備場景設計，內部集成四條完全物理隔離的獨立流體通道，可同步兼容壓縮空氣、真空負壓、冷卻清水、液壓壓力油等多種介質同步循環作業，徹底解決單通路接頭無法多路介質同步供給、不同流體相互串漏污染的行業痛點。

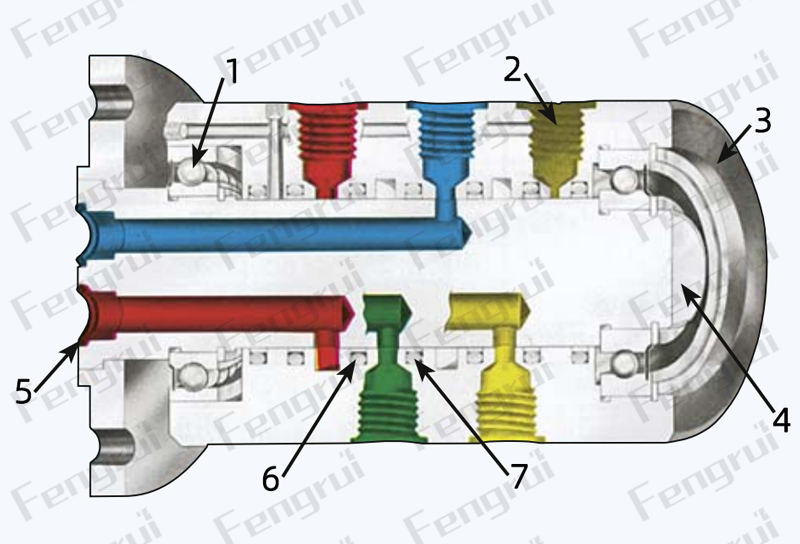

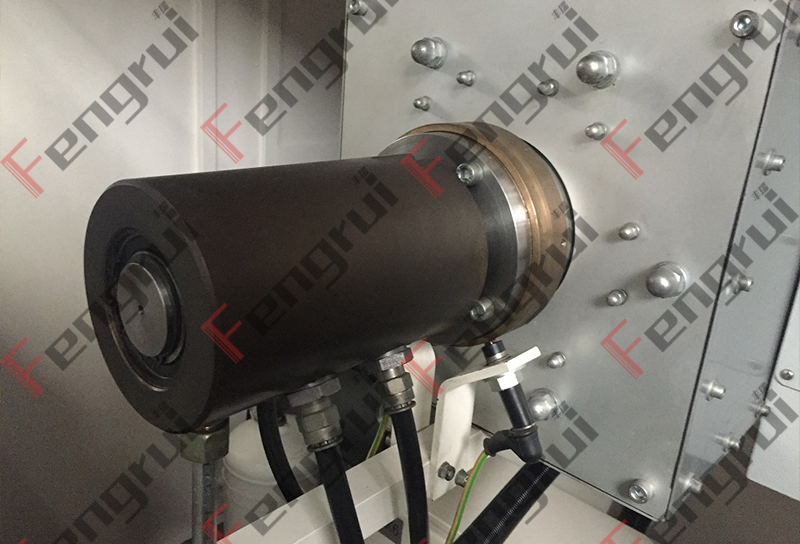

產品內部采用隔離泄油腔結構設計，每兩條介質流道之間預留獨立滲漏收集腔，配套外置 G3/8 標準泄油口，密封組件微量滲漏的介質可統一從泄油口導出，從結構層面隔絕氣、油、水介質交叉混合，保障介質純度與設備油路、氣路系統穩定運行。廣泛適配機床主軸冷卻系統、自動化工裝夾具夾緊松開回路、真空吸附工件加工設備、液壓同步回轉機構、橡塑成型設備、多介質同步供給工裝等各類自動化加工設備，同規格尺寸可直接整機替換 DEUBLIN（杜博林）進口多通路旋轉接頭，降低設備進口配件采購與售后維護成本，同時支持客戶需求定制五通路多介質旋轉接頭，拓展多路流體輸送使用場景。

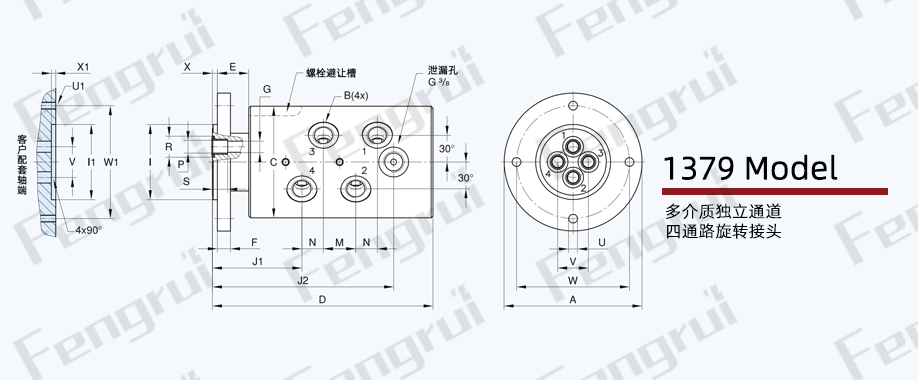

| 1379四通路旋轉接頭 - 多介質通道系列 | |||||||||||||||||||||
| DN | Model | A Φ | B | C Φ | D | E | F | G Φ | I ΦPT | J1 | J2 | M | N | P Φ | R Φ | S | U Φ | V Φ | W Φ | X | Kg |
| 4×10 | 1379-160 | 110 | G3/8 | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 3.5 |
| 4×10 | 1379-460 | 110 | 3/8 NPT | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 7.6 |
| 4×10 | 1379-860 | 110 | G3/8 | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 7.6 |
