四路獨立大通徑流體通道，滿足大流量冷卻、大流量液壓供油工況
通道間設置隔離泄油腔 + 外置泄油口，徹底隔絕不同介質，杜絕介質串漏、油路進水污染
加寬間距雙滾珠軸承支撐結構，可承受設備旋轉產生的大側向載荷，運轉穩定、軸承磨損更低
殼體多材質可選：輕量化鋁合金、耐磨黃銅合金、304 不銹鋼、316L 耐腐蝕不銹鋼
旋轉轉子芯材質可選：碳鋼、高硬度工具鋼、304/316L 不銹鋼，適配高壓、腐蝕流體輸送環境
可選食品衛生級、化工強耐腐全套密封與配件，適配食品加工、精細化工合規生產場景
硬鉻硬化密封端面 + 彈性 PTFE 復合密封組合，密封補償性能強，高低壓工況使用壽命持久
選配 NSK/SKF 進口精密滾珠軸承，回轉阻力小，長期連續運轉無卡頓異響
標準四通路結構，可按需定制多介質通道，拓展多管路同步輸送場景
整機安裝尺寸、螺紋規格，可直接替代進口DEUBLIN 杜博林 1479四通路旋轉接頭
優化高溫密封配方，120℃以上高溫工況可定制高溫專用密封版本
| 介質 空氣 最大使用壓力： | 145 PSI | 10 bar | ||
| 介質 液壓油（高轉速） 最大使用壓力： | 870 PSI | 60 bar | ||
| 介質 液壓油（低轉速） 最大使用壓力： | 3626 PSI | 250 bar | ||
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| 250 RPM | 250 min-1 | |||
| 介質通道最大流量 | 1479 series | 28.5 GPM | 108 I/min-1 | |
| 40-50 | 300 RPM | 300 min-1 | ||
| 最高使用溫度： | 100℃ | ＞120℃ 請咨詢創啟旋轉接頭 | ||

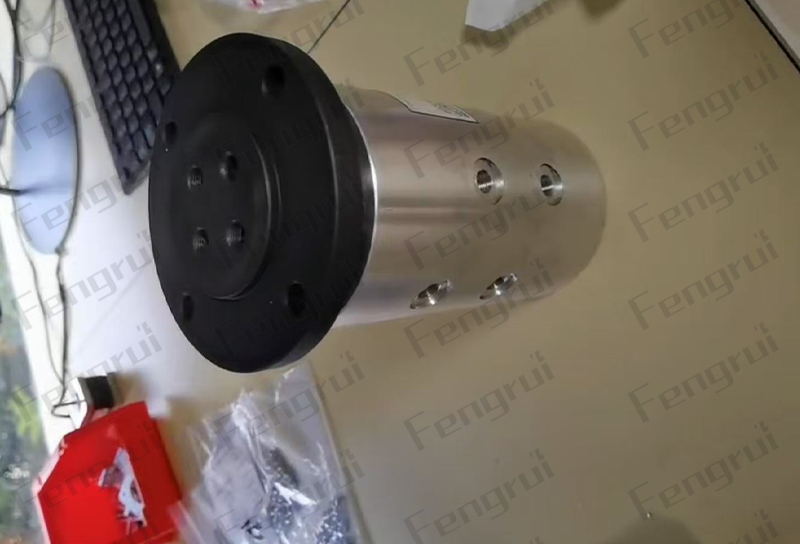

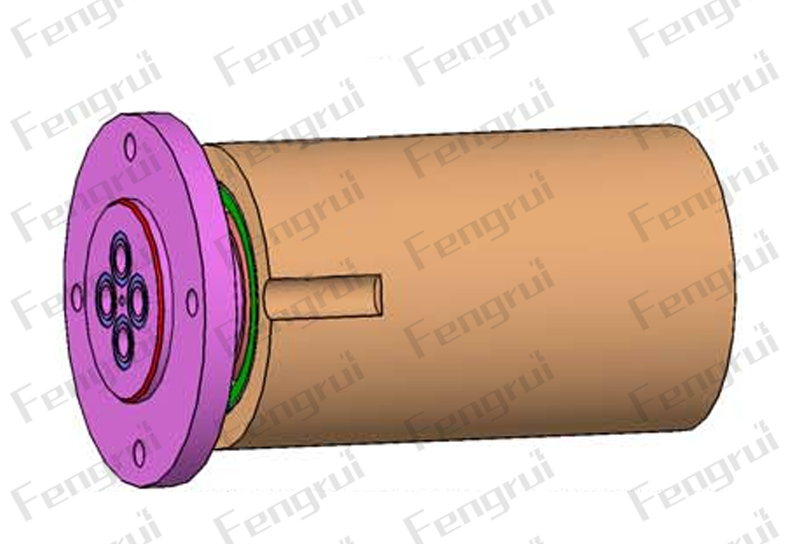

1479 系列四通路旋轉接頭是大流量多通路流體回轉部件，和 1379 同屬四路多介質產品線，核心升級為加大通徑、單通道流量翻倍、加寬間距雙軸承結構，可承載更大側向載荷，適配大流量冷卻、大流量液壓回路設備。

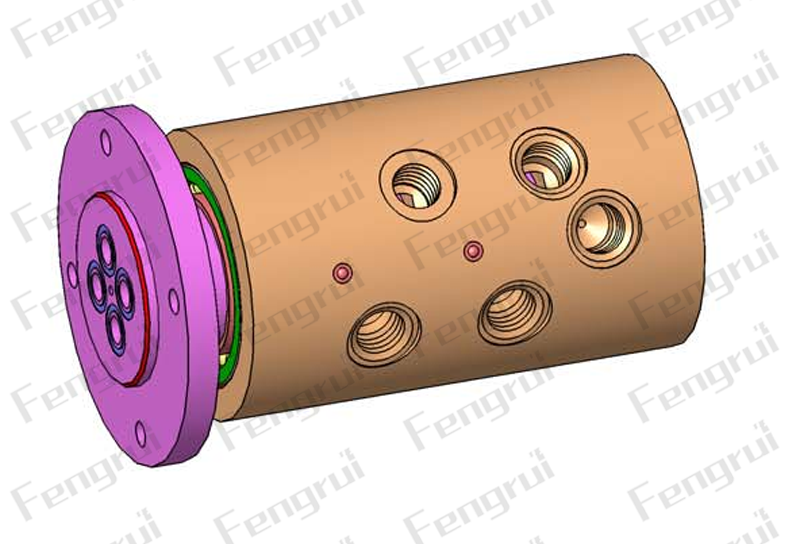

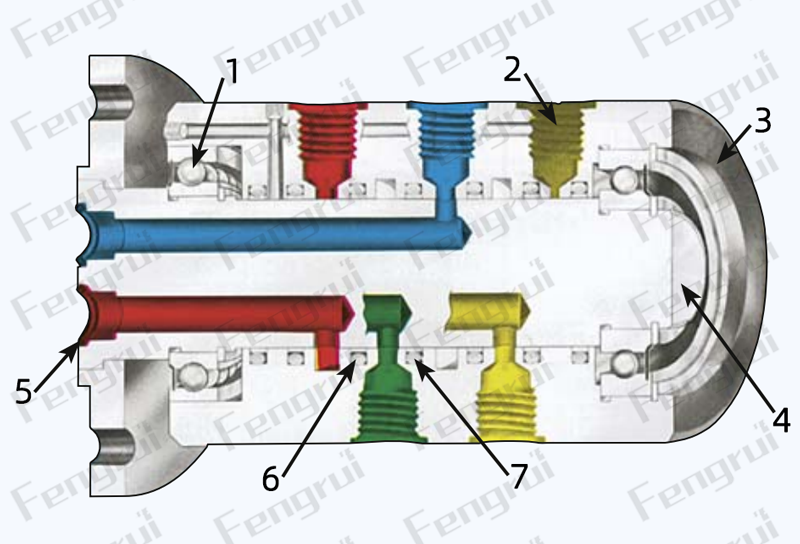

產品內置四條完全物理隔離的獨立流體通道，可同步輸送壓縮空氣、真空負壓、冷卻水、液壓壓力油等多種介質；通道 2、3 中間預留獨立隔離泄油腔，配套外置 G3/8 標準泄油口，密封微量滲漏介質統一導出，從結構上杜絕油氣、油水、氣水交叉串漏污染，保障整套機床管路潔凈無雜質。
整機法蘭安裝尺寸、油口規格與 DEUBLIN 杜博林 1479 原裝產品完全通用，無需改動設備主軸法蘭、管路布局即可直接整機替換，大幅降低進口配件采購周期與售后成本；除標準四通路機型外，支持客戶定制五通路多介質旋轉接頭，滿足多工位同步流體供給需求。
廣泛適配數控加工中心、大型車床、磨床、自動化液壓工裝、橡塑成型回轉模具、多工位真空吸附設備，尤其適合主軸冷卻水量大、液壓夾緊回路大流量供油、設備旋轉端側向力偏大的重型工況，完美解決小通徑 1379 接頭流量不足、重載旋轉易磨損的行業痛點。
大通徑流道設計
對比 1379 小通徑機型，1479 加大內部通道孔徑，冷卻水、液壓油流通阻力大幅降低，解決大型機床主軸冷卻流量不足、主軸溫升過高問題，長時間高速加工設備溫度穩定。
大間距雙軸承重載支撐
兩端滾珠軸承加寬排布，分散旋轉過程中徑向、軸向、側向復合載荷，針對重型工裝、長懸臂主軸設備，不會出現轉子偏磨、密封快速失效，大幅延長整機使用壽命。
分層隔離防串漏結構
四通道分為兩組介質區，1、2 通道為一組，3、4 通道為一組，兩組中間中空隔離腔，任意一路密封微量滲漏都會匯入泄油口排出，冷卻水不會滲入液壓油路、液壓油不會污染真空工件，保護精密機床主軸液壓單元。
模塊化可拆裝結構
殼體、轉子、軸承、密封件分體式設計，后期密封環、軸承磨損后可單獨更換內部配件，無需整體更換整臺旋轉接頭，大幅降低工廠長期運維采購成本。
法蘭裝配避讓槽工藝
殼體法蘭位置一體銑削螺栓避讓槽，機床原配法蘭脖頸較短時，緊固螺栓可斜向穿過槽體鎖緊法蘭，現場安裝無需打磨、切割殼體，裝配效率更高。

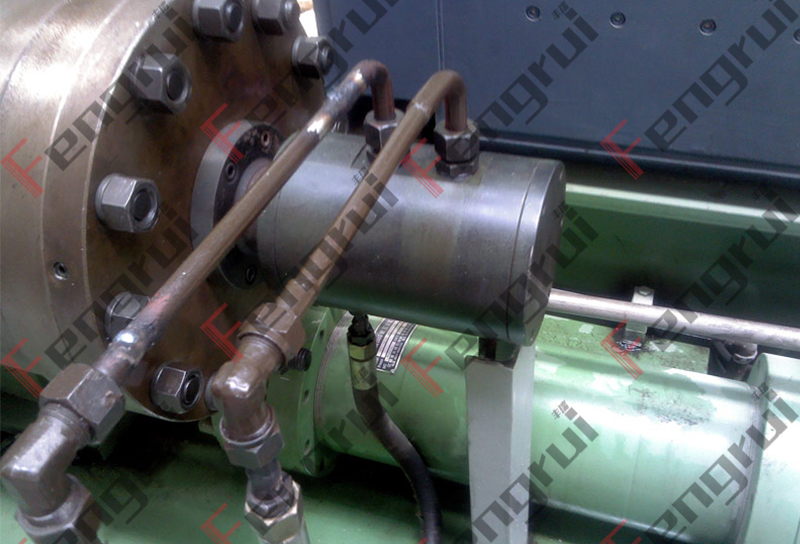

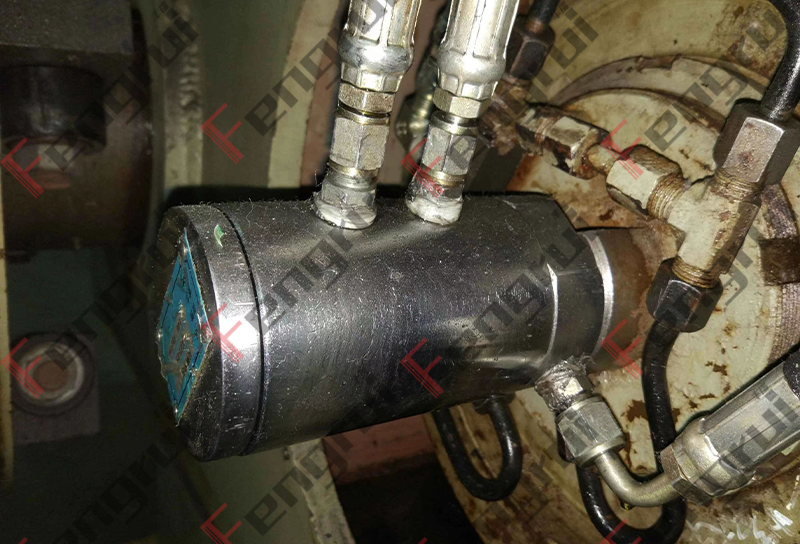

典型應用行業場景
大型數控加工中心、重型車床
主軸液壓卡盤夾緊松開回路 + 主軸大流量冷卻水路 + 刀具吹氣除塵多路介質同步輸送，大通徑滿足高流量冷卻需求，隔離腔防止冷卻水混入液壓油損壞主軸液壓系統。
自動化重型工裝夾具設備
大流量液壓夾緊、大負壓真空吸附工件、氣動松料三路同步工作，側向載荷大的工裝設備適配加寬軸承結構，長期連續運轉穩定無滲漏。
橡塑、復合材料成型回轉模具
模具循環冷卻水路、液壓驅動油路、脫模氣路多介質同步回轉輸送，黃銅殼體導熱性好，不銹鋼轉子適配冷熱交替循環工況。
食品加工回轉輸送設備
清水清洗、真空吸附、氣動夾緊多路供給，可選 316L 不銹鋼殼體 + 食品級四氟密封配件，滿足食品衛生生產合規要求。
多工位回轉自動化平臺
重型回轉工作臺多路液壓、氣動、真空回路集成，大通徑設計保障多工位同步介質供給，簡化設備外部繁雜管路布局。

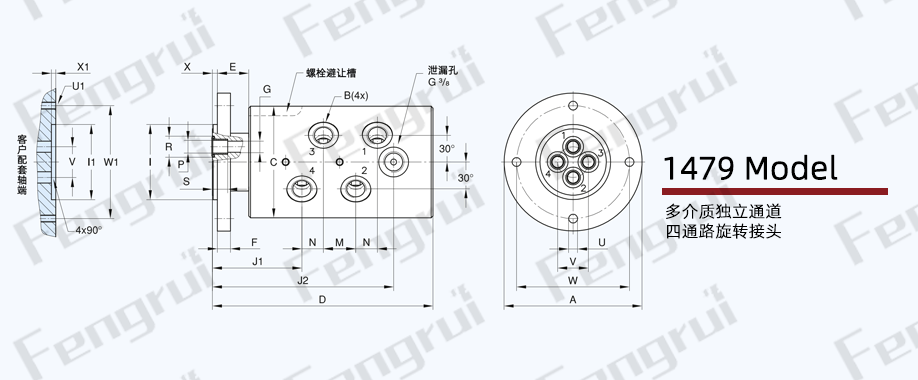

| 1479系列四通路旋轉接頭 | |||||||||||||||||||||||||
| DN | Model | A Φ | B | C Φ | D | E | F | G Φ | I ΦPT | J1 | J2 | M | N | P Φ | R Φ | S | U Φ | V Φ | W Φ | X | Kg | ||||
| 4×15 | 1479-100 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
| 4×15 | 1479-400 | 130 | 1/2 NPT | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
| 4×15 | 1479-800 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 | ||||
