在工業輥筒溫控設備配套中，D 型、H 型、HK 型、Q 型蒸汽旋轉接頭、Q2 型雙支耳旋轉接頭、QR 型導熱油旋轉接頭等主流標準型號，均標配快換法蘭與半分環鎖緊結構。該連接結構摒棄傳統螺紋旋緊安裝形式，適配開煉機、壓延機、涂布機、烘缸等各類換熱輥筒，拆裝無需整體旋轉接頭主體，不傷輥軸螺紋，檢修更換密封件省時省力。規范掌握快換法蘭、半分環的對位、鎖緊、拆卸全套操作流程，能有效避免接頭偏移、介質滲漏、軸頭磨損等故障，保障旋轉接頭長期穩定運行。

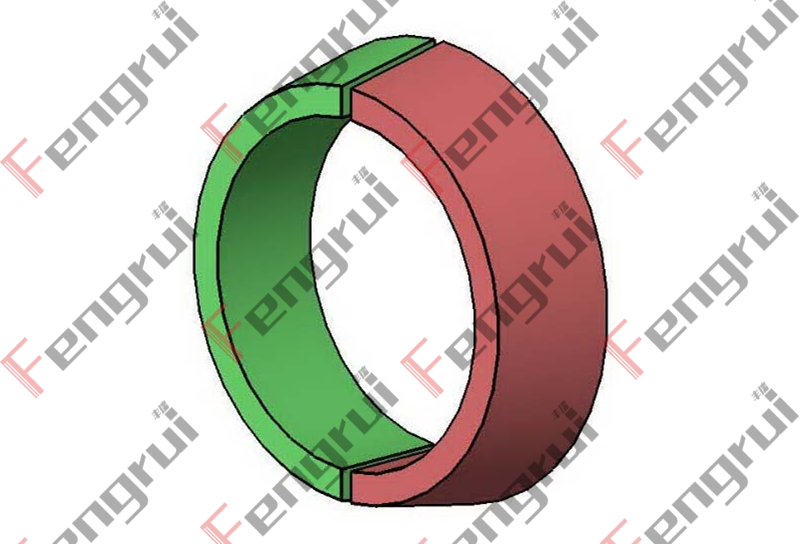

一種外圓面帶錐度的鋸成兩半的圓環。使用時鋸成兩半，和快換法蘭配合使用

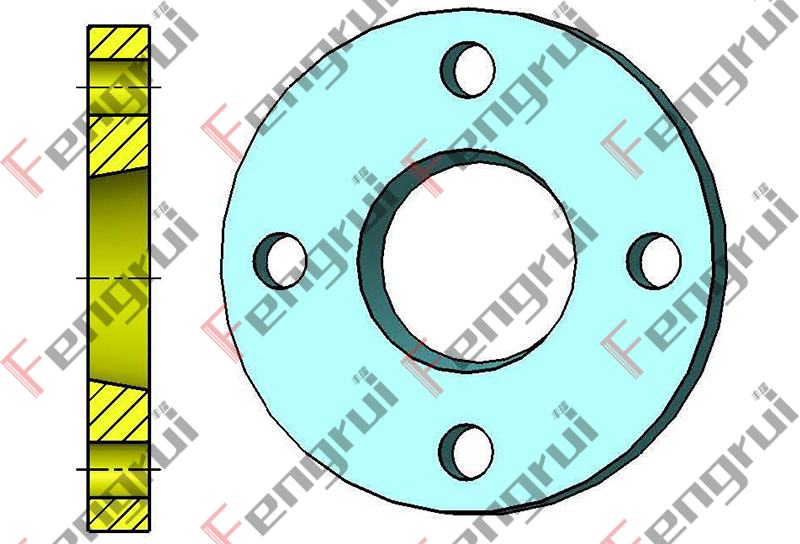

一種內圓面帶錐度的法蘭，和半分環配合使用

一、半分環和快換法蘭的安裝使用

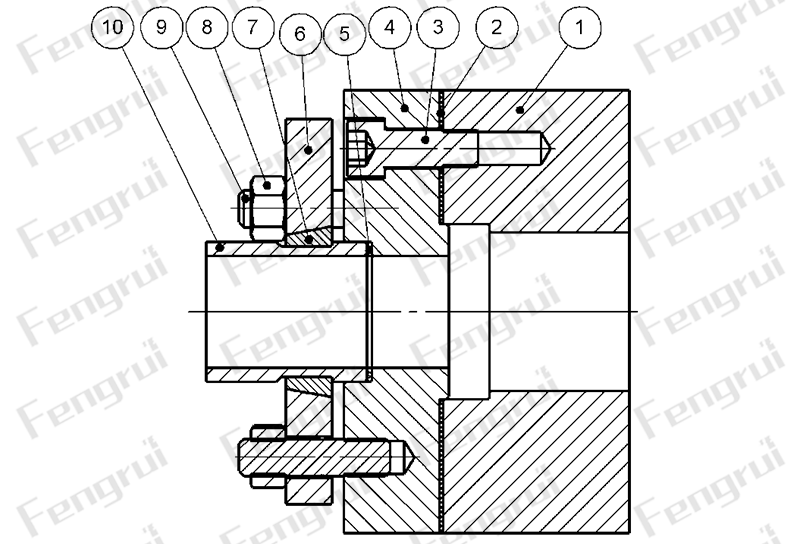

圖示為、快換法蘭連接式外管、快換法蘭和半分環的安裝示例

零件名稱： 1.設備軸頭 2.密封墊片 3.內六角螺栓 4.軸頸法蘭 5.墊片 6.快換法蘭 7.半分環 8.六角螺母 9.雙頭螺柱 10.旋轉接頭快換外管

使用說明：快換法蘭式外管（件 10）依靠軸頸法蘭（件 4）與設備軸頭（件 1）對接固定，可隨輥筒同步旋轉；裝配完成后，快換法蘭（件 6）與軸頸法蘭（件 4）之間預留環形間隙，間隙標準值 3~5mm，且需保證 360° 圓周間隙均勻一致。

快換外管與軸頸法蘭之間依靠密封墊片實現介質密封，密封墊片可選紫銅墊、聚四氟乙烯墊片、石棉墊片、柔性石墨墊片，也可匹配對應規格 O 型圈替代。

標準安裝步驟

1.預套快換法蘭：將快換法蘭（件 6）套入快換外管（件 10），保證快換法蘭內錐面大錐度端朝外；

2.放置半分環：在快換法蘭內側凹槽裝入半分環（件 7），半分環外圓錐度大端朝外；

3.定位貼合：將快換法蘭貼合至半分環外圓面，完成軸向定位。

關鍵安裝注意事項

密封端面禁忌：快換法蘭內圓柱錐度大端端面不可作為密封面使用；Q 系列旋轉接頭受內部結構限制，禁止將快換外管與快換法蘭預先組裝為整體后再裝配。

配合公差標準：

快換外管（件 10）定位止口外徑公差：-0.1~-0.2mm

軸頸法蘭（件 4）止口配合孔公差：0~+0.1mm

二、旋轉接頭外管和設備采用快換法蘭和過渡套安裝使用方法

       圖示為HD-F型旋轉接頭、單通路、外管K快換法蘭連接式、旋轉接頭和設備軸頭旋轉或來回擺動的應用圖例。 旋轉接頭來回擺動時，可以不考慮旋向要求。圖示流向可以反過來。

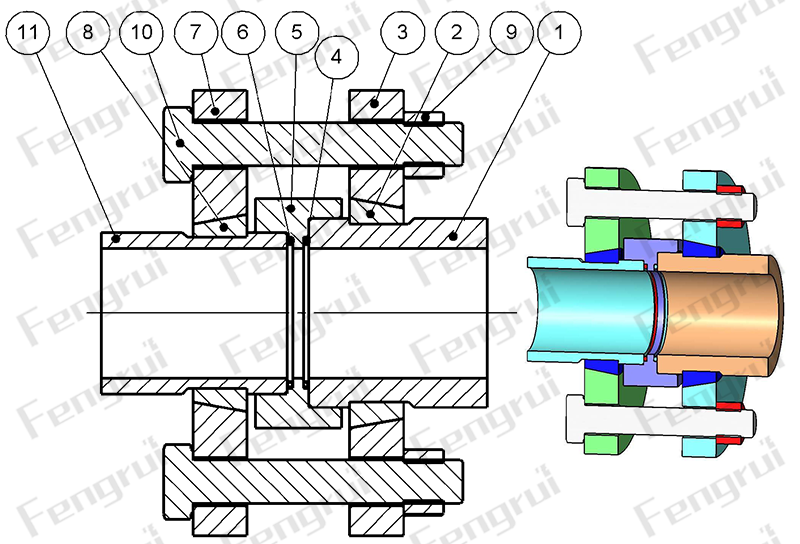

零件名稱：1.設備軸頭，2.半分環，3.快換法蘭，4.墊圈，5.過渡套，6.墊圈，7.快換法蘭，8.半分環，9.螺母，10螺栓，11.旋轉接頭。

1.外管和設備采用快換法蘭和過渡套安裝

圖示為、外管K快換法蘭連接式、旋轉接頭和設備軸頭旋轉或來回擺動的應用圖例。 旋轉接頭來回擺動時，可以不考慮旋向要求。圖示流向可以反過來。過渡套（5）兩端的密封采用O形圈密封。

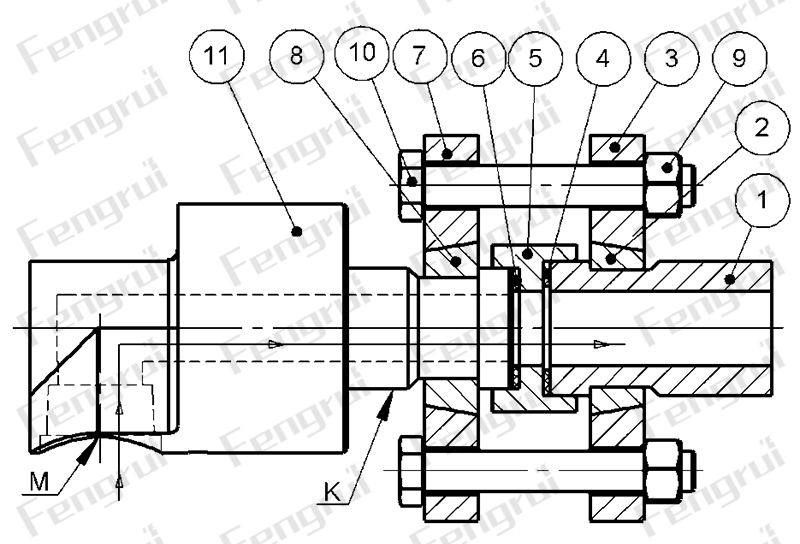

零件名稱：1.設備軸頭，2.半分環，3.快換法蘭，4.O形圈，5.過渡套，6.O形圈，7.快換法蘭，8.半分環，9.螺母，10螺栓，11.旋轉接頭外管。

2.外管和設備采用快換法蘭安裝

圖示為、外管K快換法蘭連接式、旋轉接頭和設備軸頭旋轉或來回擺動的應用圖例。 旋轉接頭來回擺動時，可以不考慮旋向要求。

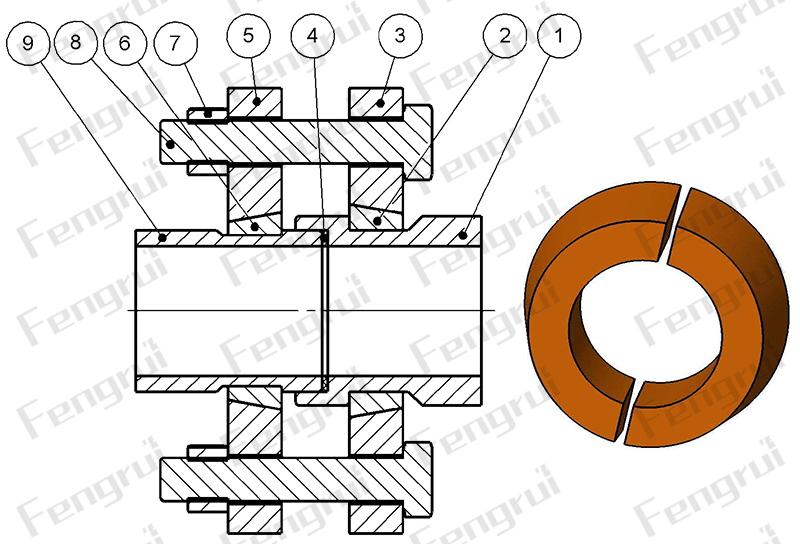

零件名稱：1.設備軸頭，2.半分環，3.快換法蘭，4.墊圈，5.快換法蘭，6.半分環， 7.螺母，8.螺栓，9.旋轉接頭外管。
